1. 文本遮挡问题

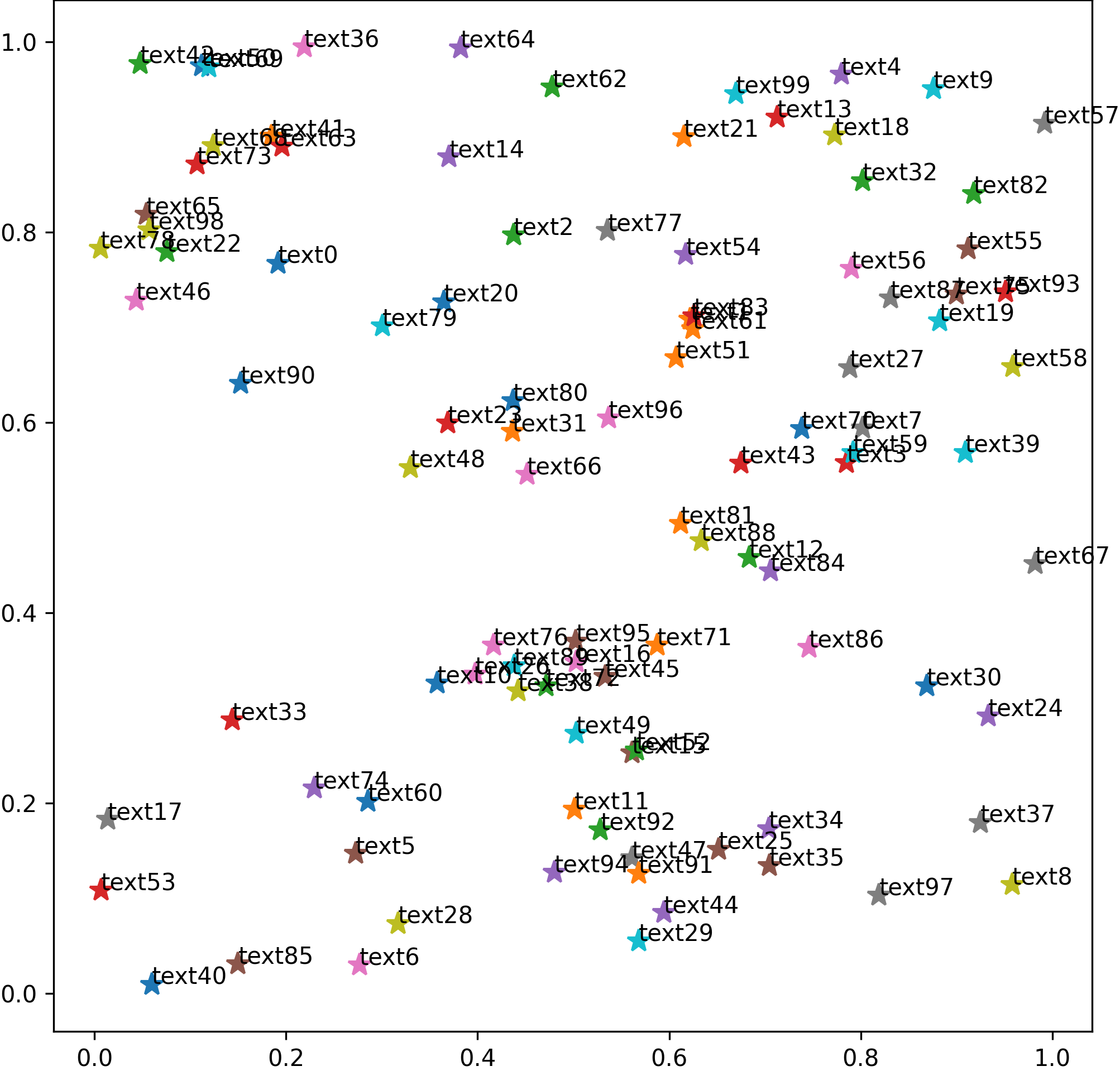

在进行数据可视化时我们会在图片上进行一些文字标注，例如对散点图对应的每个信息标注在散点旁边，但是当点的数量较多且密集时，附近的文本会出现重叠现象，如下图

import matplotlib.pyplot as plt
import numpy as np

np.random.seed(1234)
x, y = np.random.uniform(0, 1, [2, 100])
texts = [f'text{i}' for i in range(len(x))]

fig, ax = plt.subplots(figsize=(8, 8))
for x_, y_, text in zip(x, y, texts):
    plt.plot(x_, y_, marker='*', markersize=10)
    plt.text(x_, y_, text, fontsize=10)

fig.savefig('ori_text.png', dpi=300, bbox_inches='tight', pad_inches=0) # 保存图像

2. adjust_text 解决文本遮挡

如上所示，在通常的情况下，散点聚集的区域内文字标签非常容易重叠在一起，接下来我们使用 adjustText 的基础功能来消除文字重叠现象

texts：List 型，每个元素都是表示单个文字标签对应的 matplotlib.text.Text 对象
ax：绘制文字标签的目标 axe 对象，默认为最近一次的 axe 对象
lim：控制迭代调整文本标签位置的次数，默认为 500
precision：float 型，用于决定迭代停止的精度，默认为 0.01，即所有标签相互遮挡部分的长和宽占所有标签自身长宽之和的比例，addjust_text 会在精度达到 precision 和迭代次数超过 lim 这两个条件中至少有一个满足时停止迭代
only_move：指定文本标签与不同对象发生遮挡时的位移策略，键有’points’、‘text’和’objects’，对应的值可选’xy’、‘x’、‘y’，分别代表竖直和水平方向均调整、只调整水平方向以及只调整竖直方向
arrowprops：设置偏移后的文字标签与原始位置之间的连线样式
save_steps：决定是否保存记录迭代过程中各轮的帧图像，默认为 False
save_prefix：str 型，当 save_steps 设置为 True 时，用于指定中间帧保存的路径，默认为’'，即当前工作路径

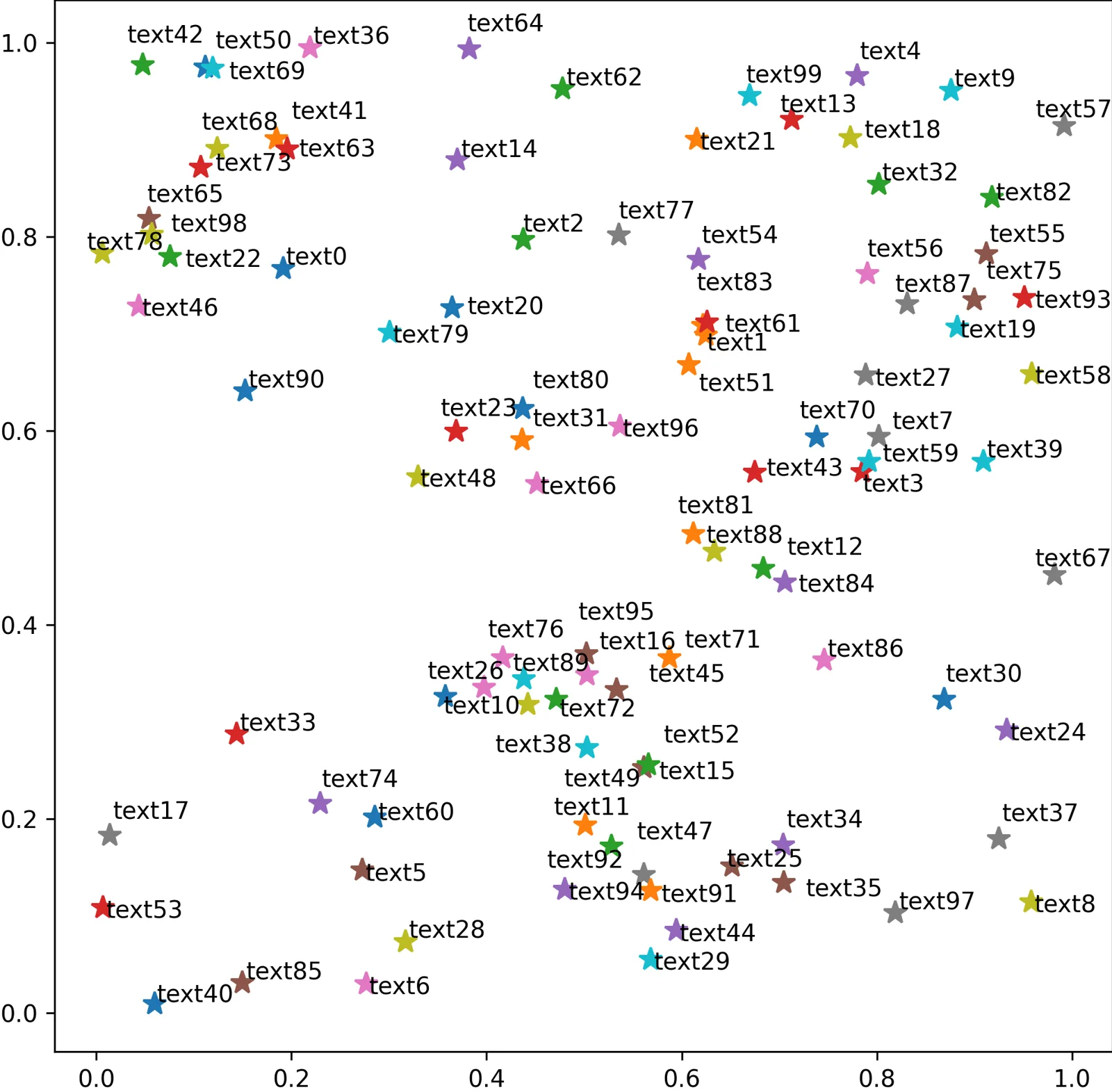

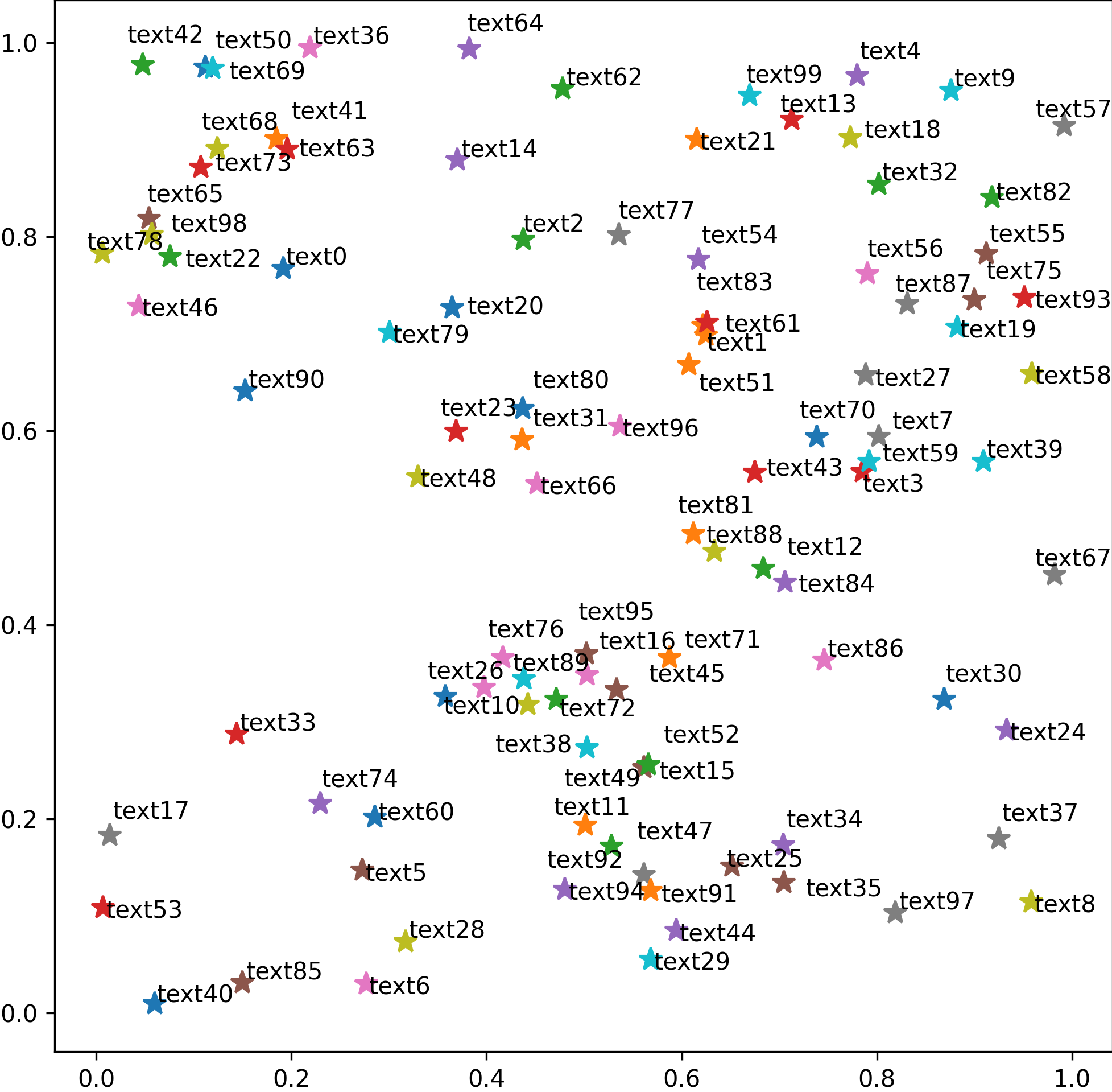

修改上述代码，如下图所示，可以看到使用 adjust_text 之后就不会出现遮挡问题了

import matplotlib.pyplot as plt
import numpy as np

np.random.seed(1234)
x, y = np.random.uniform(0, 1, [2, 100])
texts = [f'text{i}' for i in range(len(x))]

new_texts = []
fig, ax = plt.subplots(figsize=(8, 8))
for x_, y_, text in zip(x, y, texts):
    plt.plot(x_, y_, marker='*', markersize=10)
    new_texts.append(plt.text(x_, y_, text, fontsize=10))

# adjust_text(new_texts,  only_move={'text': 'x'}, arrowprops=dict(arrowstyle='-', color='grey'))
adjust_text(new_texts)
fig.savefig('new_text.png', dpi=300, bbox_inches='tight', pad_inches=0) # 保存图像
