千问是阿里的开源大模型系列，目前基本处于国内开源模型中的第一梯队，下面对 Qwen 系列进行讨论

Qwen

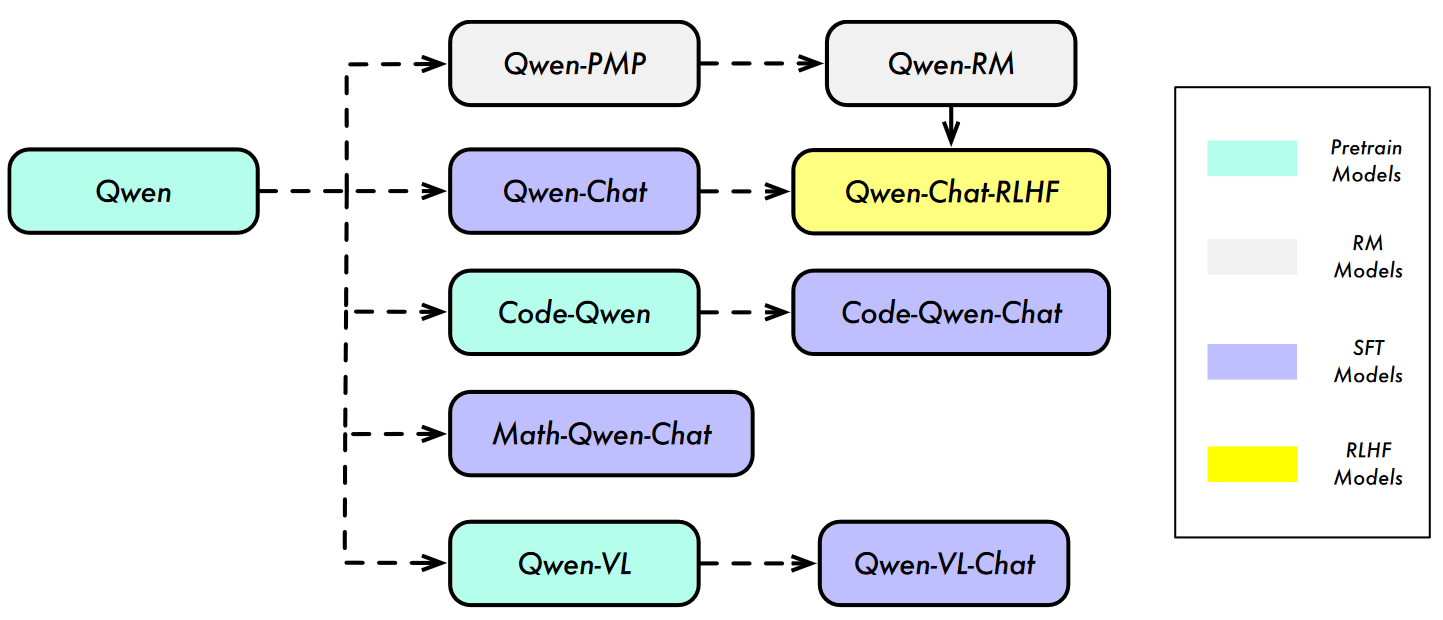

这篇技术报告一共提出了以下几个 Qwen 系列模型: Qwen，Qwen-Chat，Code-Qwen，Code-Qwen-Chat，Math-Qwen-Chat，其中 Chat 模型是经过 RLHF 得到的

1. 分词器

用 BPE 算法，对中英文以及其他语言进行训练，总共的词表为 152K，这里 tokenzier 的压缩率比其他模型的高，意味着更少的 token 可以传递更多的信息

2. 模型结构

模型结构和 LLaMA 很像，但是有以下区别

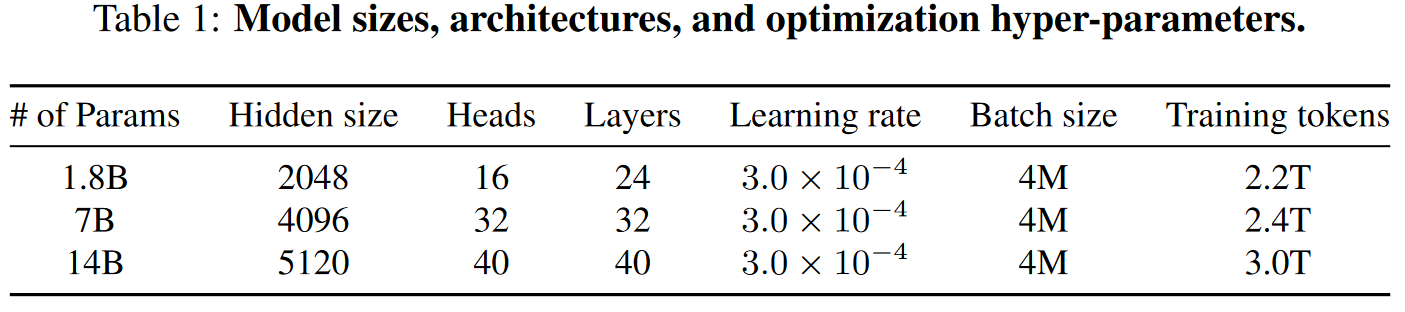

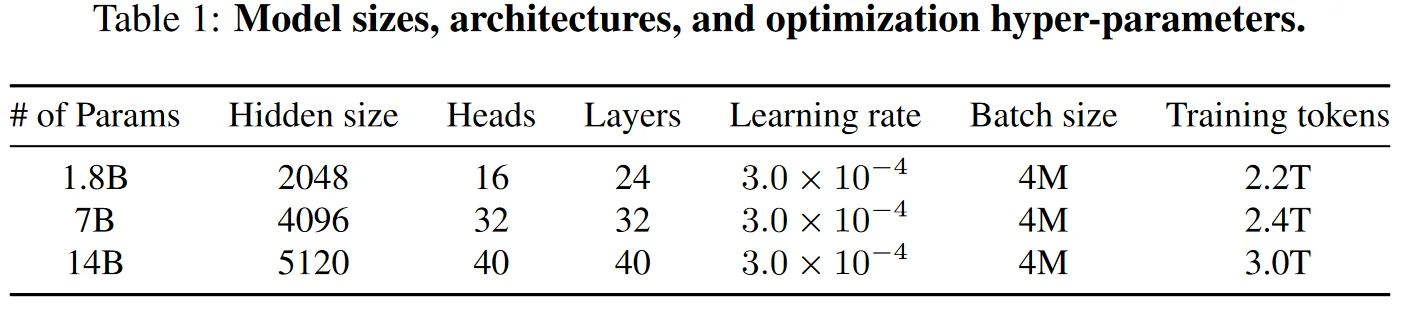

QwenLM 预训练系列如下

3. 训练

总 tokens: 1.8B，7B 和 14B 分别为 2.2T，2.4T 和 3.0T

训练数据包含公共网络文档，百科全书，书记，代码等等，训练数据是多语种的，中英文占很大比重

使用自回归的方式训练 QwenLM，上下文长度为 2048，在 attention 模块中使用 Flash Attention，使用 AdamW 优化器，$\beta_{1}=0.9$ $\beta_{2}=0.95$ $\epsilon=10^{-8}$，使用余弦退火，最小学习率是峰值的 0.1，使用 BF16 进行训练

在 Attention 的时候使用 NTK 插帧技术对 RoPE 进行插值

Qwen2

本篇技术报告一共发布了四个 dense models，Qwen-0.5B，Qwen-1.5B，Qwen-7B，Qwen-72B，此外还有 57B 的 MoE 模型，所有的模型都在 7T tokens 上训练的

1. 分词器

和 Qwen 相同，包含 151643 个 regular tokens 以及 3 个 control tokens

2. 模型结构

Qwen2 Dense Model

Qwen2 Mixture-of-Experts Model

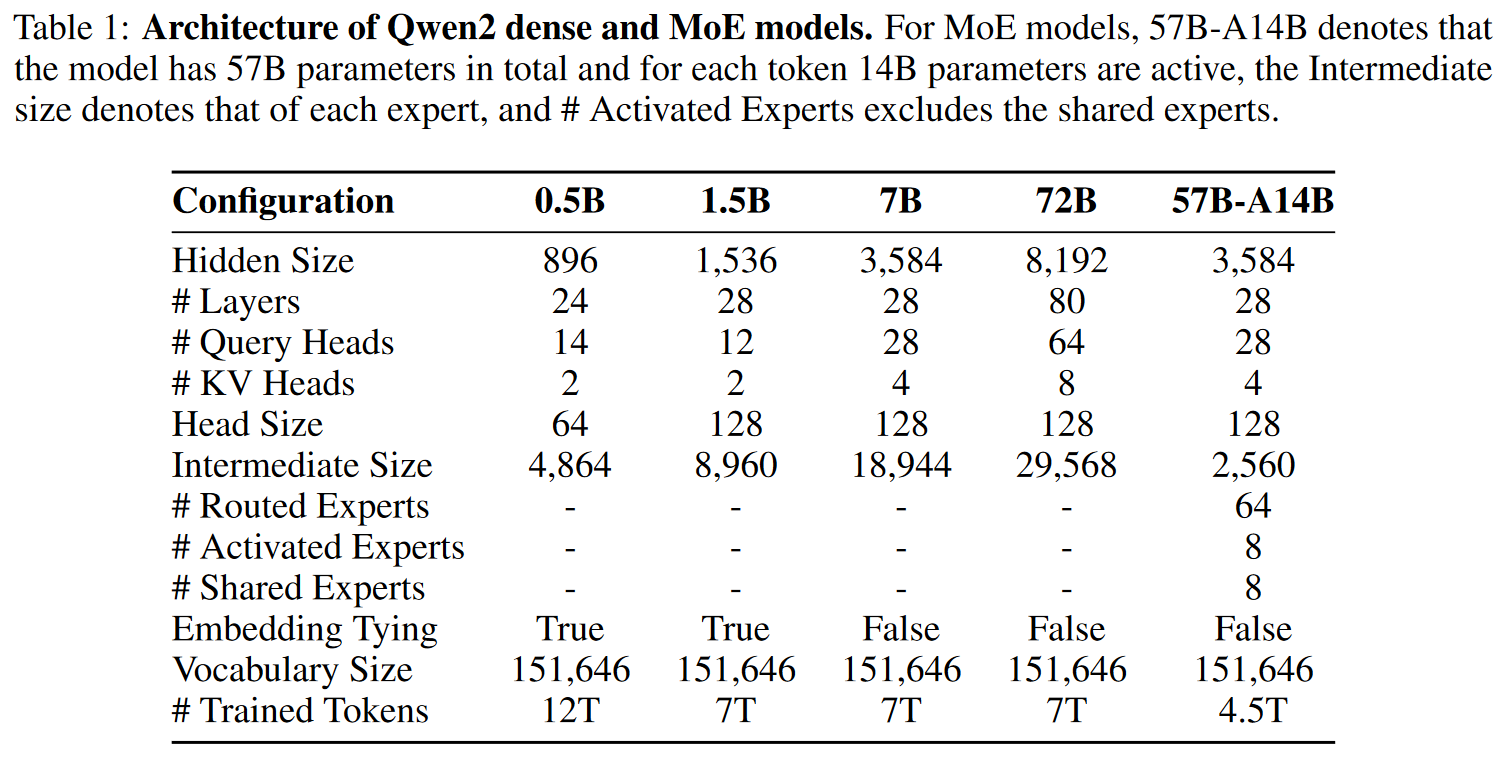

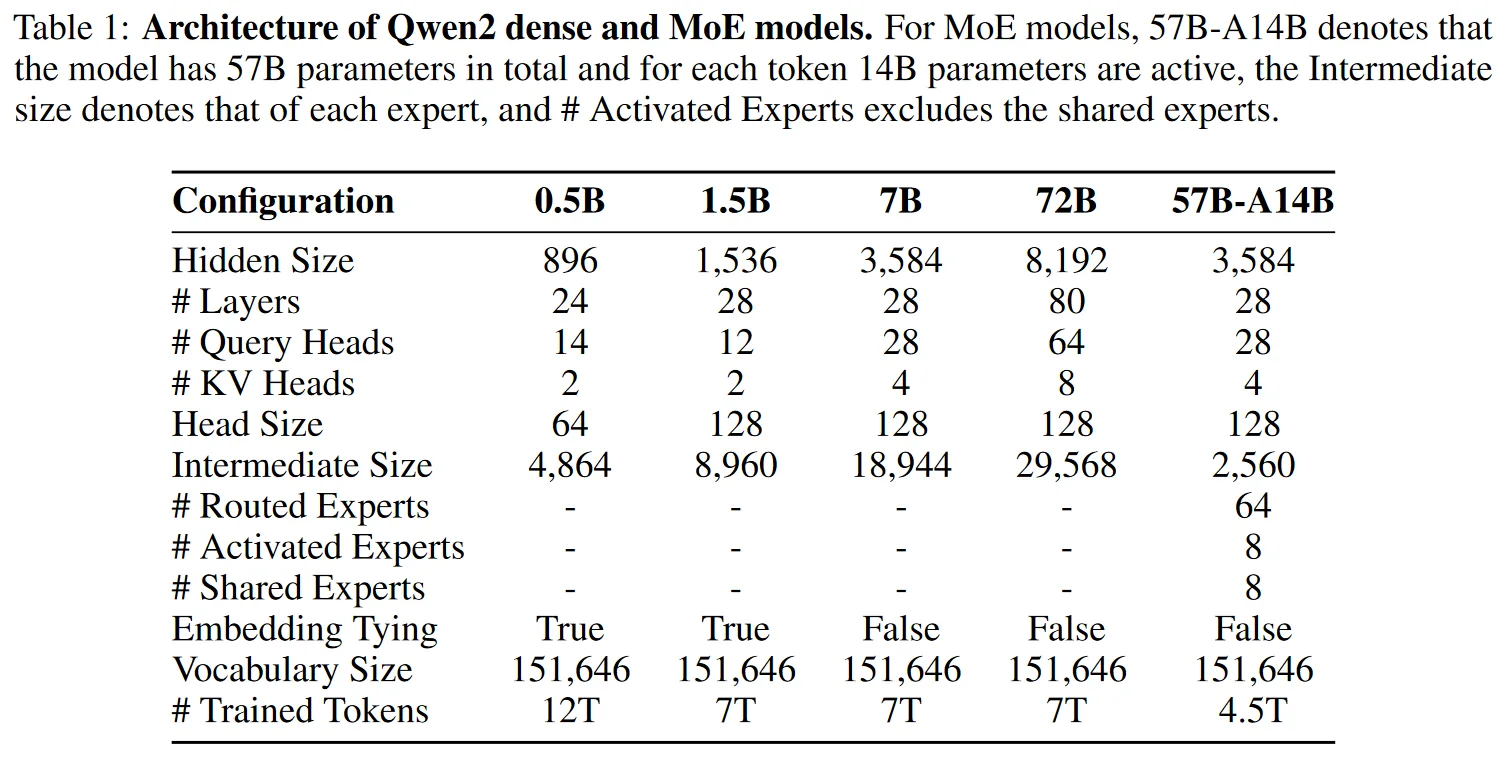

模型的详细参数如下，其中 Qwen2-57B-A14B 是从 Qwen2-7B 继承而来

3. 训练

总 tokens: 0.5B，1.5B，7B，72B 和 57B-A14B 分别为 12T，7T，7T，7T，4.5T

Qwen2 专注于数据集的 refine 以及 context lengths 的处理

训练数据集

long-context 的训练: 使用 YARN 和 DCA 的训练策略，可以让模型可处理的 token 拓展到 131072 个

Qwen-VL

1. 分词器

添加的特殊 token 一共有 6 个 <img> </img> <box> </box> <ref> </ref>

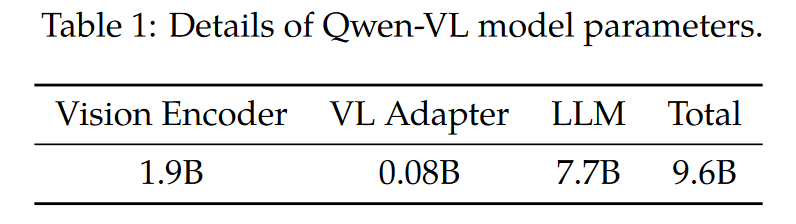

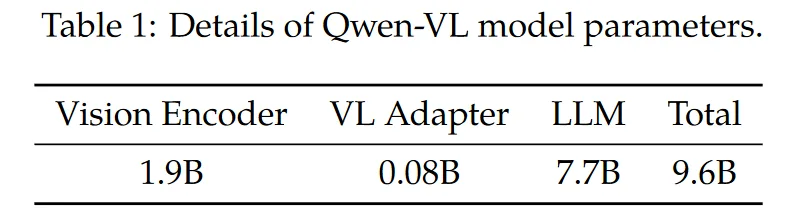

2. 模型结构

3. 训练

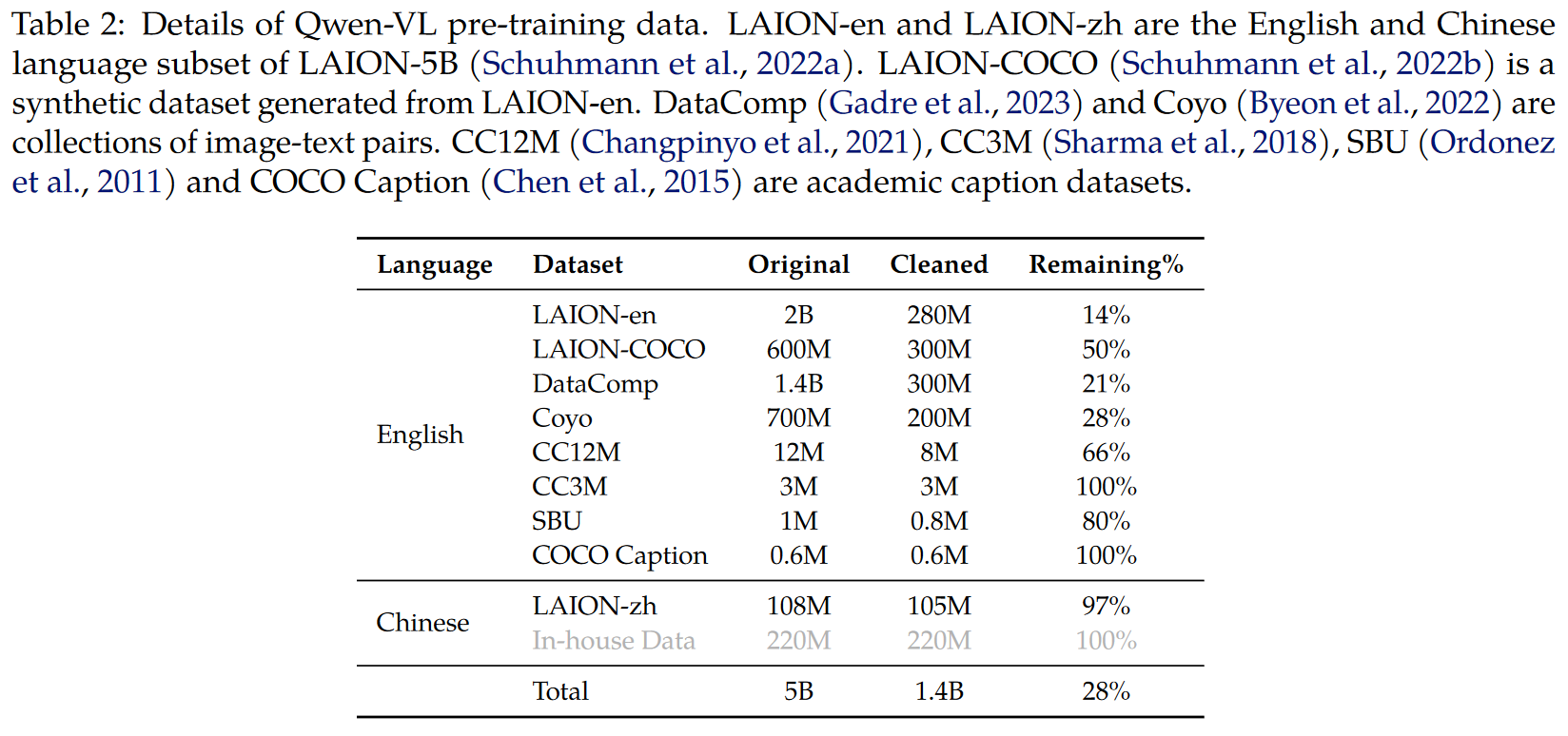

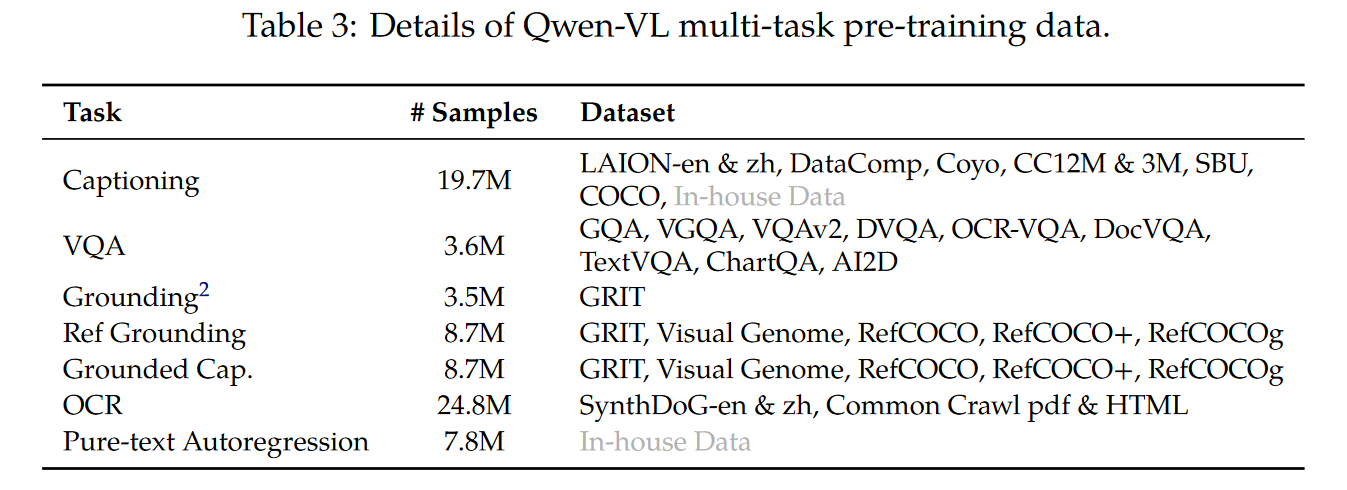

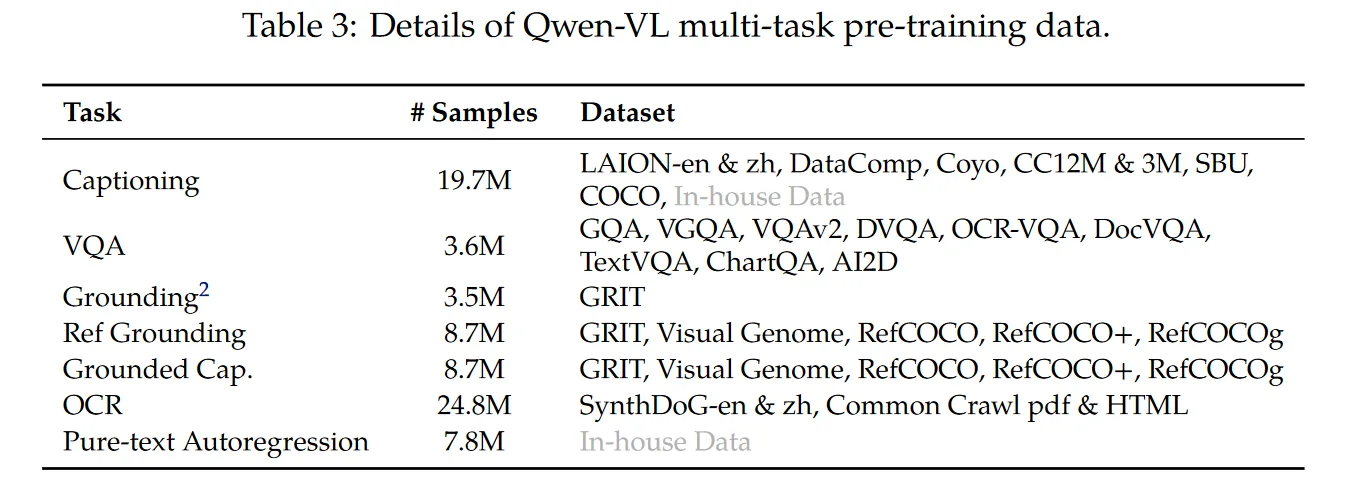

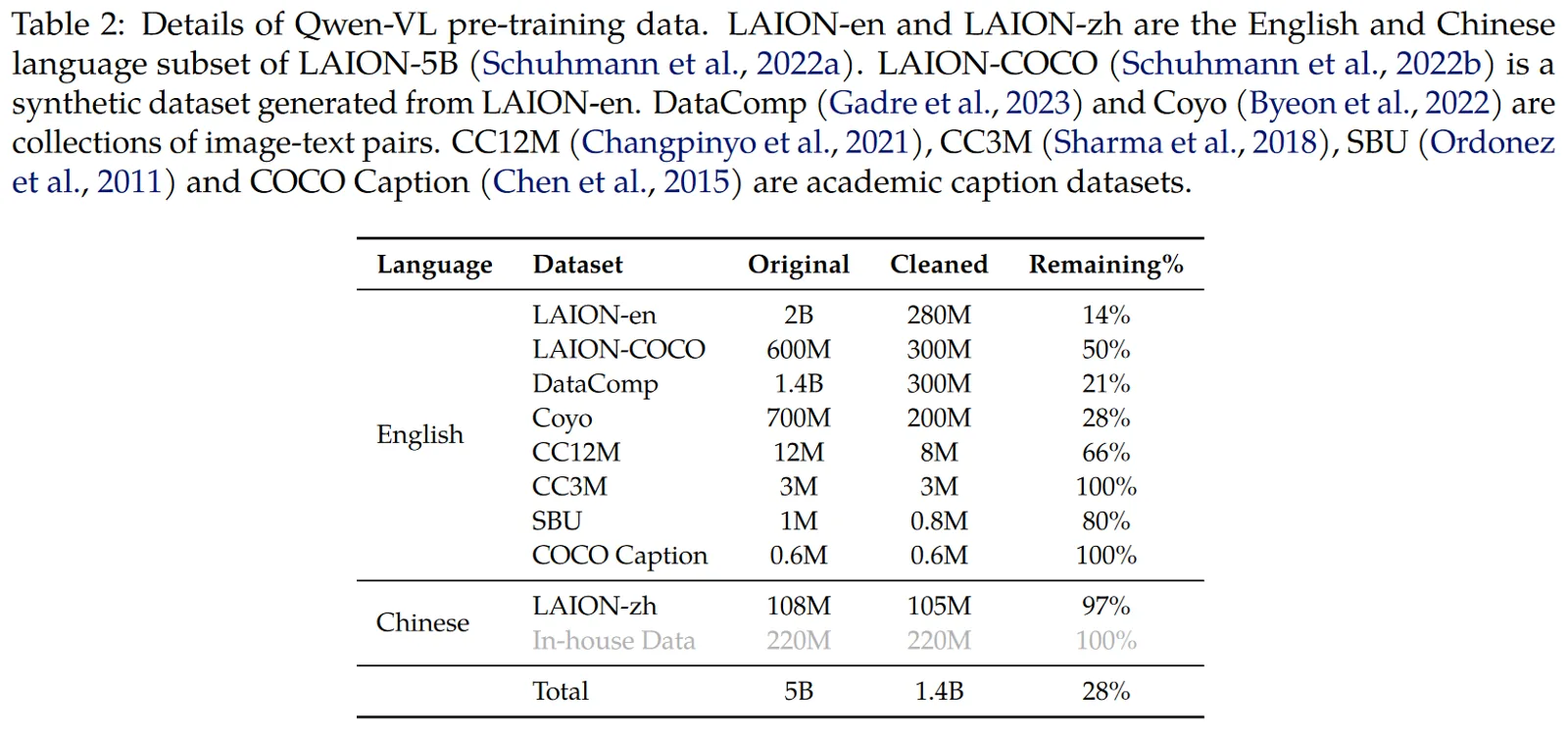

总图文: 一二三阶段分别为 1.4b, 78M, 350K 图文

训练分三阶段，其中经过 multi-task pre-training 的是 Qwen-VL 模型，经过 Supervised Fine-tuning 的是 Qwen-VL-Chat 模型

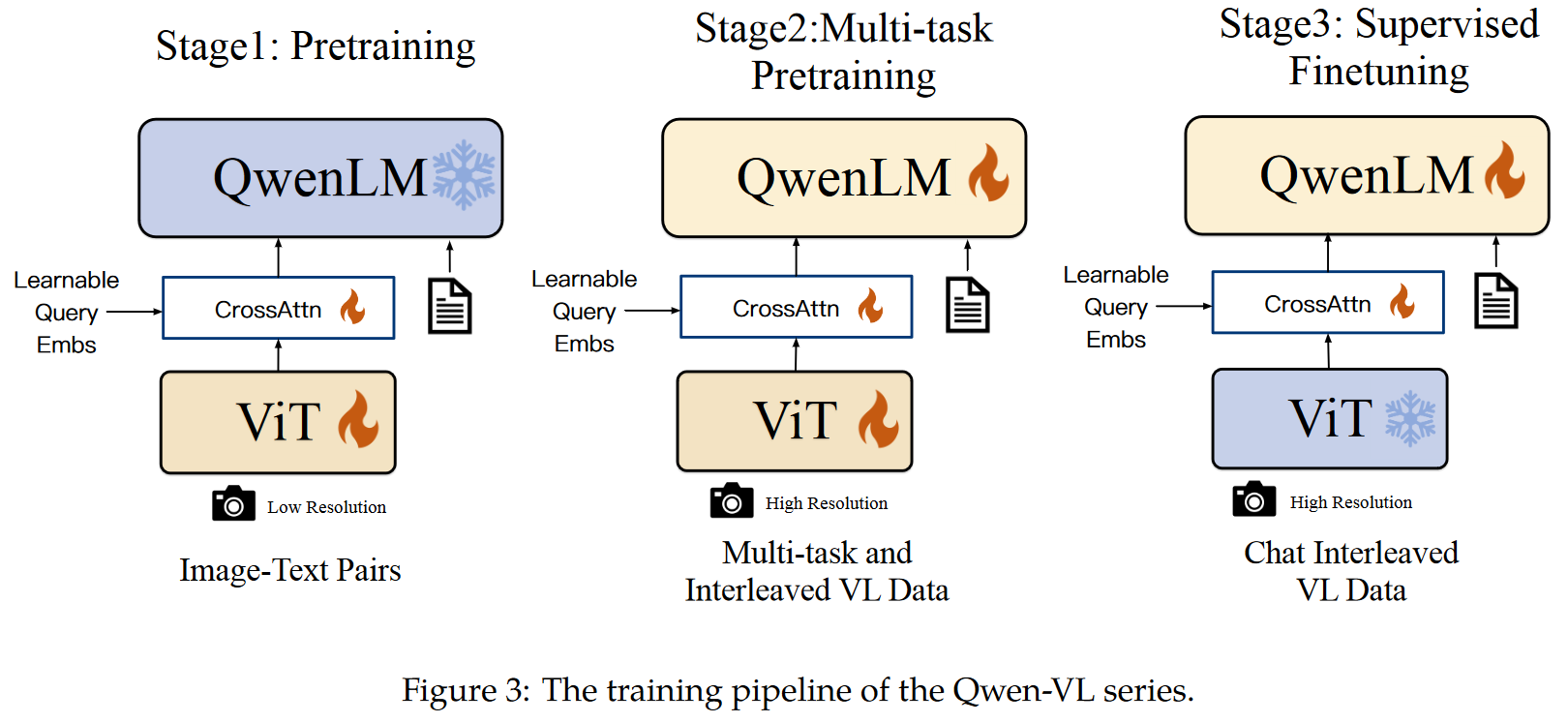

训练的整个流程如下所示

Qwen2-VL

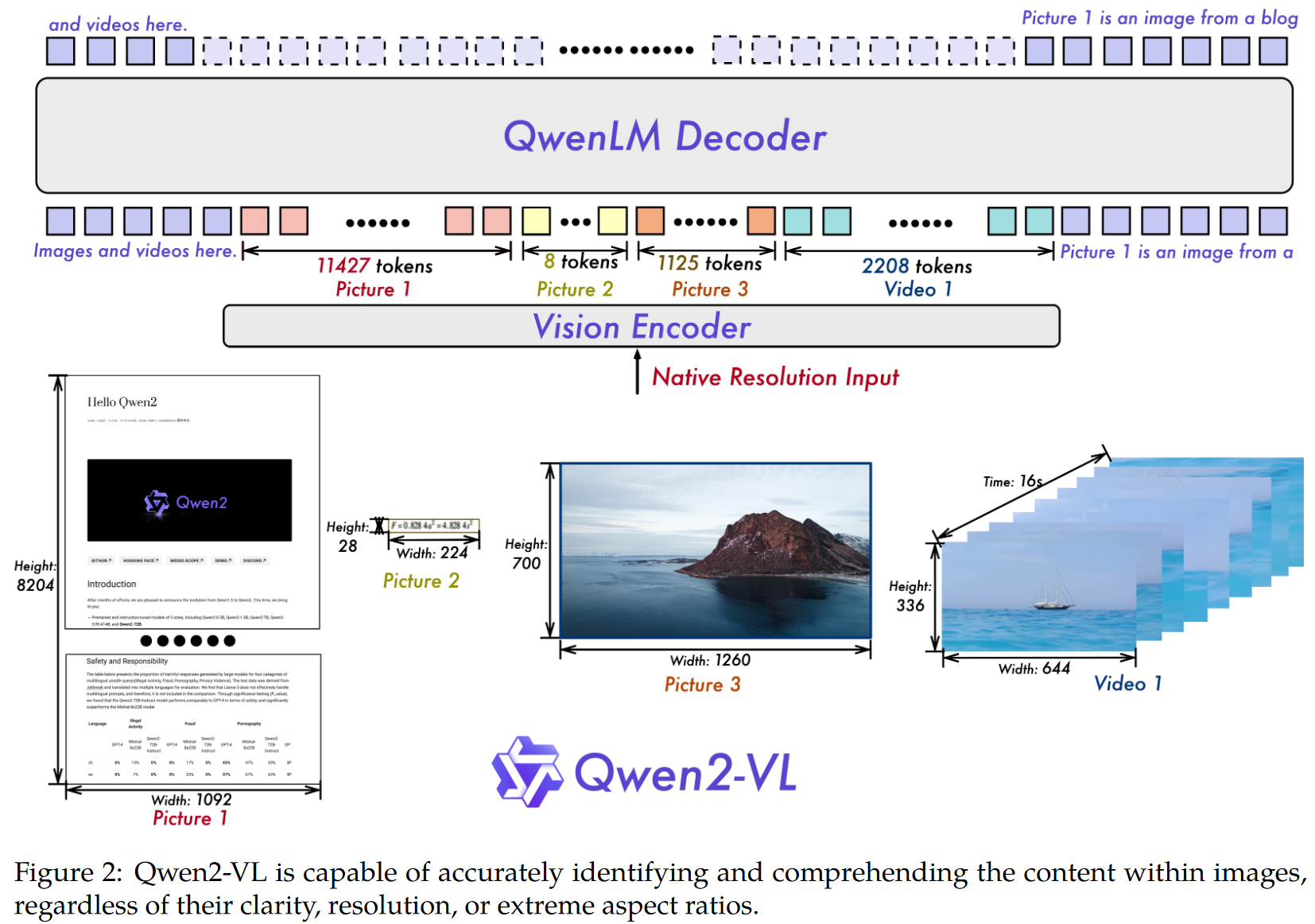

Qwen2-VL 引入了 Naive Dynamic Resolution 的机制，确保模型可以动态的处理变化的分辨率，并且集成了 Scaling laws

Qwen2-VL 可以理解图片和视频

1. 分词器

2. 模型结构

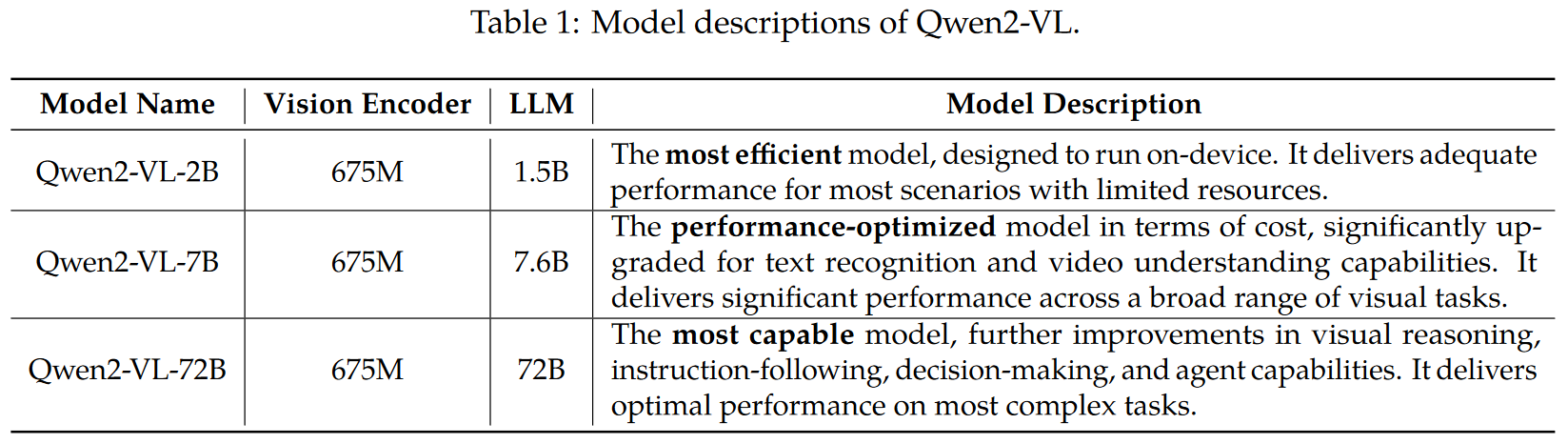

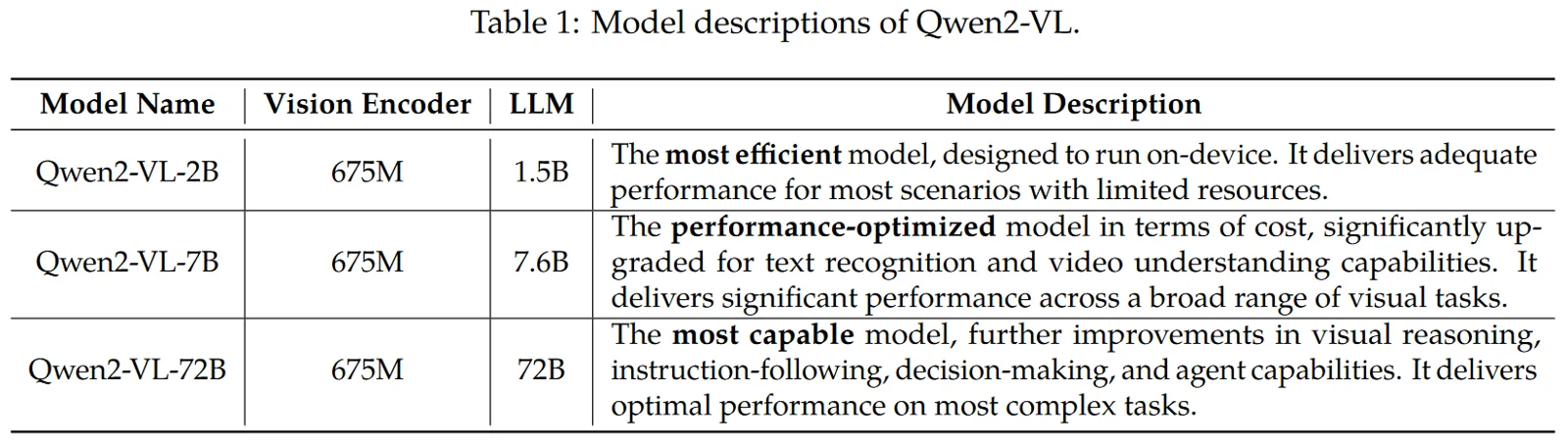

处理图片和视频均采用 675M 的 ViT，LLM 采用 Qwen2

下面分别介绍这三个模块

Naive Dynamic Resolution

这个模块参考的是 Google DeepMind 的一个工作，叫做 NaViT，这个工作主要是为了解决 ViT 在推理时不能接受不同分辨率输入的问题

其实本质上来讲，ViT 可以接受任意分辨率的输入，但是因为位置编码的问题，所以不能直接使用，需要进行一些处理

  1. ViT理论上可以推理任意分辨率吗？理论上，ViT 的 patch embedding 和主干 Transformer 都不限制输入 patch 数，只要显存够，序列多长都可以。但是ViT 的**位置编码（positional embedding）**通常是训练时以固定尺寸（比如 14×14=196 个 patch）初始化和学习的。推理时，如果输入 patch 数量变了，就要插值 position embedding（比如把 14×14 插值成 16×16）。插值虽然能凑用，但会带来“语义漂移”，模型泛化能力会变差，尤其是分辨率跨度较大、长宽比变化时，模型性能大概率明显下降。

  2. ViT为何不能直接支持原生分辨率推理？ViT 只在特定分辨率训练过，比如 224×224，模型学到的空间结构、感知能力都被限定在这个分辨率和 patch 布局下。推理时直接用原生分辨率，意味着输入 patch 布局和训练时完全不同，很多位置编码参数没被充分学习过，模型难以泛化。实验事实：ViT 直接用大/小分辨率推理，或者输入不同长宽比，准确率、鲁棒性会大幅下降（详见 ViT/DeiT 论文附录和许多 benchmark 对比）。

  3. 为什么NaViT/Patch n’ Pack训练方法能解决这个问题？NaViT从一开始就支持任意分辨率、长宽比训练，通过Packing和灵活的位置编码（factorized/fractional 2D embedding），模型在训练时见过各种分辨率/长宽比的图片，空间表征能力被极大提升。位置编码被设计得可以泛化到新尺寸，而不是只会“插值凑合”。所以，NaViT在推理时用原生分辨率，性能和鲁棒性远高于普通ViT（具体可见NaViT和ViT在ImageNet、ObjectNet、ImageNet-A等多分辨率benchmark上的对比）。

  4. 举个实际例子：ViT 训练分辨率 224×224，推理 256×256 时，需要把 1D/2D position embedding 插值，性能通常会掉 3~5 个点甚至更多。NaViT 训练过程中本身就暴露了各种分辨率，模型天然适应多样输入，推理时可直接用原生分辨率，性能很稳。

  5. 一句话总结/本质区别：普通 ViT 在推理时虽然理论上能处理任意分辨率，但实际上没有泛化能力，依赖插值位置编码，效果差。NaViT 专门为多分辨率/长宽比设计了训练机制，模型和位置编码都能自适应多样输入，推理原生分辨率才真正 work。

下面是一个伪代码

batch_images = [img1, img2, img3, ...]  # 多张原图
packed_tokens = []
image_slices = []
max_seq_len = 512

for img in batch_images:
    # 1. patchify（假设是16×16的patch）
    patches = patchify(img, patch_size=16)
    # 2. 用patch embedding卷积生成token
    tokens = patch_embedding(patches)  # shape: [num_patches, emb_dim]
    # 3. 记录每张图token的起止索引
    start_idx = len(packed_tokens)
    packed_tokens.extend(tokens)
    end_idx = len(packed_tokens)
    image_slices.append((start_idx, end_idx))

# 4. padding补齐
while len(packed_tokens) < max_seq_len:
    packed_tokens.append(pad_token)

# 5. 生成attention mask（让不同图片的token互不注意，pad token也mask掉）

# 6. 输入到Transformer
output = transformer(packed_tokens, attention_mask)

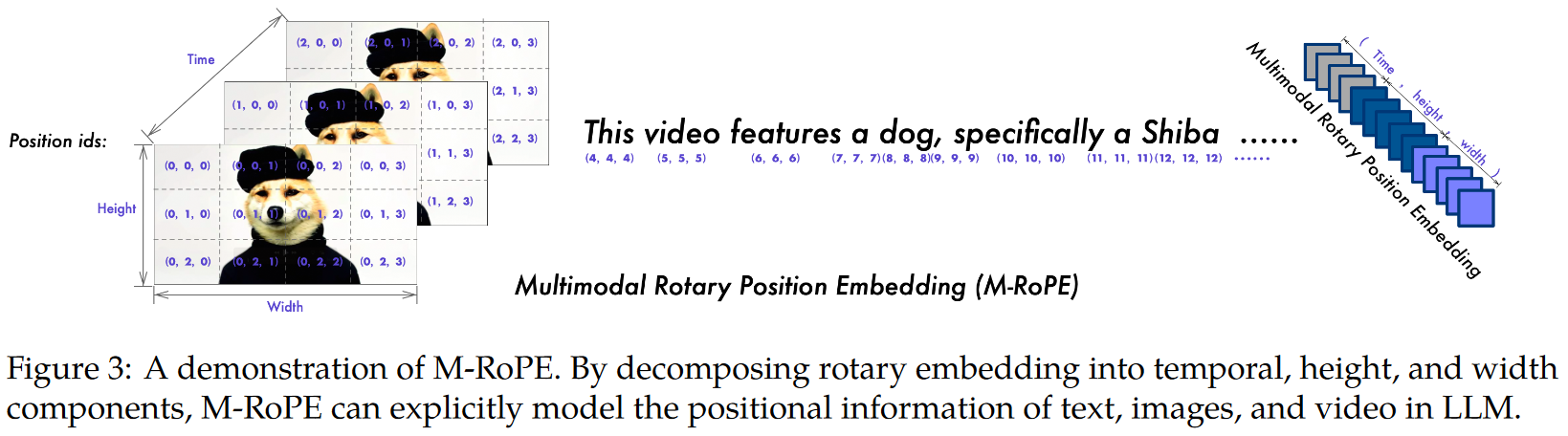

Multimodal Rotary Position Embedding (M-RoPE)

在多模态大模型时代，如何让模型理解文本、图片、视频等不同输入的位置信息，是 Transformer 架构面临的重要挑战。传统的大模型，比如 LLM（大语言模型）中用的是一维旋转位置编码（1D-RoPE），这种方式只能编码序列（如文本）的位置信息，对于图片和视频这样拥有二维甚至三维空间结构的数据就不够用了。

M-RoPE的创新点

M-RoPE（Multimodal Rotary Position Embedding，多模态旋转位置编码）应运而生。它的核心思想，就是将传统RoPE的位置编码从一维拆解为三维，分别对应：

不同模态下的M-RoPE怎么用？

M-RoPE带来了什么好处？

伪代码

def m_rope_embedding(token, mode):
    if mode == "text":
        pos_id = token_idx  # 1D
        embedding = rope_1d(pos_id)
    elif mode == "image":
        temporal_id = 0
        height_id = row_idx
        width_id = col_idx
        embedding = rope_3d(temporal_id, height_id, width_id)
    elif mode == "video":
        temporal_id = frame_idx
        height_id = row_idx
        width_id = col_idx
        embedding = rope_3d(temporal_id, height_id, width_id)
    return embedding

例子：文本、图片、视频的M-RoPE编码

1. 文本（Text）

假设有一句话：“Hello world”，分词后有5个token，index分别是0~4。对每个token：temporal_id = 0，height_id = 0，width_id = token的位置（0, 1, 2, 3, 4），实际实现里，因为是文本，通常三个id都一样，也可以都用token的位置。M-RoPE实际效果等价于传统的1D-RoPE。

2. 图片（Image）

假设输入是一张 $3\times 4$ 的patch网格图片（3行4列），共12个patch。对每个patch的token：temporal_id = 0（因为不是视频，没有时间维），height_id = 行号（0, 1, 2），width_id = 列号（0, 1, 2, 3），比如patch在第2行第3列（行号从0开始），那么temporal_id = 0，height_id = 1，width_id = 2

col=0 col=1 col=2 col=3
(0,0,0) (0,0,1) (0,0,2) (0,0,3)
(0,1,0) (0,1,1) (0,1,2) (0,1,3)
(0,2,0) (0,2,1) (0,2,2) (0,2,3)

所有patch的temporal_id都为0，只有height和width随位置变化。

3. 视频（Video）

假设有2帧视频，每帧图片patch网格为 $3\times 4$。对于第1帧（frame_idx = 0）：temporal_id = 0，height_id = 行号，width_id = 列号，对于第2帧（frame_idx = 1）：temporal_id = 1，height_id = 行号，width_id = 列号，比如第2帧的第2行第3列patch：temporal_id = 1，height_id = 1，width_id = 2，每个视频patch token都有唯一的(temporal, height, width)三元组。

假如我们要为所有token生成M-RoPE编码，编码过程简化伪代码如下：

def get_mrope_ids(mode, token_idx, row_idx=None, col_idx=None, frame_idx=None):
    if mode == "text":
        # 文本序列
        return (token_idx, token_idx, token_idx)  # 或全部用token_idx
    elif mode == "image":
        # 图片patch
        return (0, row_idx, col_idx)
    elif mode == "video":
        # 视频patch
        return (frame_idx, row_idx, col_idx)

总结

每个token输入transformer前，都会赋予这样一个三元组编号，分别用RoPE编码，然后合成最终的位置embedding。这就是M-RoPE的实质。

import torch
import torch.nn as nn

# --------- 1. 假设的原始输入（文本、图片、视频） -------------
text_tokens = torch.randint(1000, (6,))  # 文本：假设已经分词为6个token
image = torch.randn(3, 48, 64)  # 图片：单张图片，shape [3, 48, 64]，3通道，48×64像素
video = torch.randn(2, 3, 48, 64)  # 视频：2帧，每帧[3, 48, 64]

# --------- 2. patch/token embedding ----------------------------
# (A) 文本 token embedding
vocab_size = 1000
embed_dim = 48
text_embedding = nn.Embedding(vocab_size, embed_dim)
text_token_emb = text_embedding(text_tokens)  # shape [6, 48]

# (B) 图片 patch embedding
patch_size = 16
patch_embedding = nn.Conv2d(3, embed_dim, kernel_size=patch_size, stride=patch_size)
img_patches = patch_embedding(image.unsqueeze(0))  # [1, 48, H', W']
H_p, W_p = img_patches.shape[2], img_patches.shape[3]
img_token_emb = img_patches.flatten(2).squeeze(0).transpose(0, 1)  # [num_patches, 48]

# (C) 视频 patch embedding
video_patches = patch_embedding(video.view(-1, 3, 48, 64))  # [2, 48, H', W']
T = video_patches.shape[0]
video_token_emb = video_patches.flatten(2).transpose(1, 2).reshape(-1, embed_dim)  # [T*num_patches, 48]
H_vp, W_vp = video_patches.shape[2], video_patches.shape[3]


# --------- 3. 生成M-RoPE的位置ID -------------------------------
# text_token_emb: [6, 48]  # 文本
# img_token_emb: [12, 48]  # 图片
# video_token_emb: [24, 48]  # 视频

# (A) 文本
text_len = text_token_emb.shape[0]
temporal_ids_text = torch.arange(text_len)
height_ids_text = torch.arange(text_len)
width_ids_text = torch.arange(text_len)

# (B) 图片
num_img_patches = H_p * W_p
temporal_ids_img = torch.zeros(num_img_patches, dtype=torch.long)
height_ids_img = torch.arange(H_p).repeat_interleave(W_p)
width_ids_img = torch.arange(W_p).repeat(H_p)

# (C) 视频
num_vid_patches = T * H_vp * W_vp
temporal_ids_vid = torch.arange(T).repeat_interleave(H_vp * W_vp)
height_ids_vid = height_ids_img.repeat(T)
width_ids_vid = width_ids_img.repeat(T)

# --------- 4. M-RoPE编码实现（见前例，也可封装成函数） ---------------
def rotary_embedding(pos_ids, dim):
    inv_freq = 1.0 / (10000 ** (torch.arange(0, dim, 2).float() / dim))
    sinusoid_inp = torch.einsum("i,j->ij", pos_ids.float(), inv_freq)
    emb = torch.cat([torch.sin(sinusoid_inp), torch.cos(sinusoid_inp)], dim=-1)
    return emb

def mrope_embedding(temporal_ids, height_ids, width_ids, dim):
    sub_dim = dim // 3  ### 每个维度占用的维度数
    temp_emb = rotary_embedding(temporal_ids, sub_dim)
    h_emb = rotary_embedding(height_ids, sub_dim)
    w_emb = rotary_embedding(width_ids, dim - 2*sub_dim)
    pos_emb = torch.cat([temp_emb, h_emb, w_emb], dim=-1)
    return pos_emb

# --------- 5. 获得最终的token + 位置编码 -------------------------
text_pos_emb = mrope_embedding(temporal_ids_text, height_ids_text, width_ids_text, embed_dim)
text_final_emb = text_token_emb + text_pos_emb  # [6, 48]

img_pos_emb = mrope_embedding(temporal_ids_img, height_ids_img, width_ids_img, embed_dim)
img_final_emb = img_token_emb + img_pos_emb  # [num_img_patches, 48]

vid_pos_emb = mrope_embedding(temporal_ids_vid, height_ids_vid, width_ids_vid, embed_dim)
vid_final_emb = video_token_emb + vid_pos_emb  # [T*num_vid_patches, 48]

# --------- 6. 拼成Transformer输入或分别处理 ------------------------
# 你可以将三种类型的final_emb拼在一起形成一个长序列送入Transformer（记得为不同模态分配不同的起始position偏移）。
# 或者根据任务需要分别送入不同模型分支。
print("文本序列输入 shape:", text_final_emb.shape)
print("图片序列输入 shape:", img_final_emb.shape)
print("视频序列输入 shape:", vid_final_emb.shape)

Unified Image and Video Understanding

在 Qwen2-VL 多模态大模型中，图片和视频是一起训练的，这样模型既能懂图片，也能理解视频内容。

对于视频：

对于图片：

此外，为了让训练既高效又能处理长视频，每段视频的输入都会动态调整分辨率，确保总的token数量不超过16384，这样既节省了显存，也保证了模型能看到较长的视频。

3. 训练

采用三阶段训练，LLM 来自 Qwen2，Vison encoder 来自 DFN（fixed position embedding 用 RoPE-2D 代替），下面的 token 不仅包含文本 token，还包含图片 token

第一阶段：只训练视觉编码器（ViT）

第二阶段：端到端联合训练（解冻所有参数）

第三阶段：冻结ViT，仅微调LLM（instruction tuning）

三阶段训练是为了让模型先建立强健的视觉表征，再实现端到端跨模态对齐，最后通过单独微调语言部分提升指令理解和实际应用能力，各阶段目标清晰、互不干扰，能显著提升最终多模态模型性能和泛化能力。

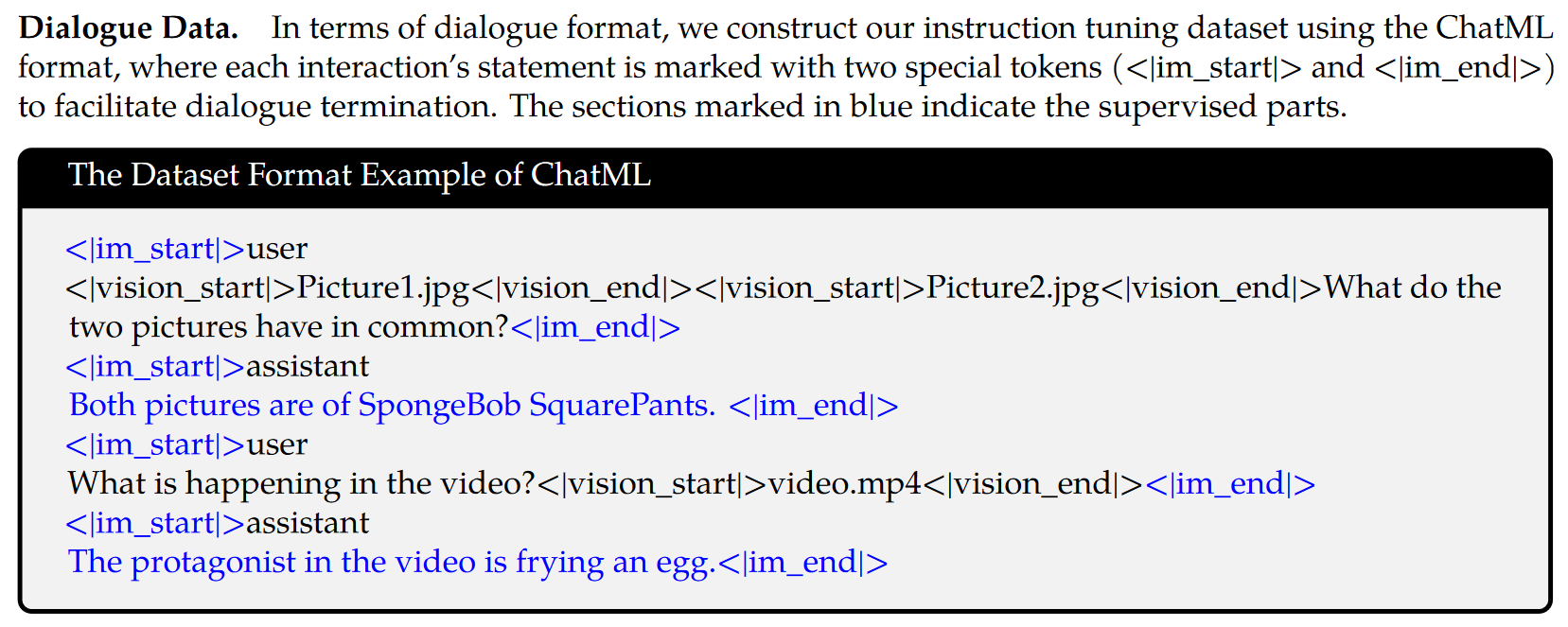

训练使用的是 ChatML 的数据形式

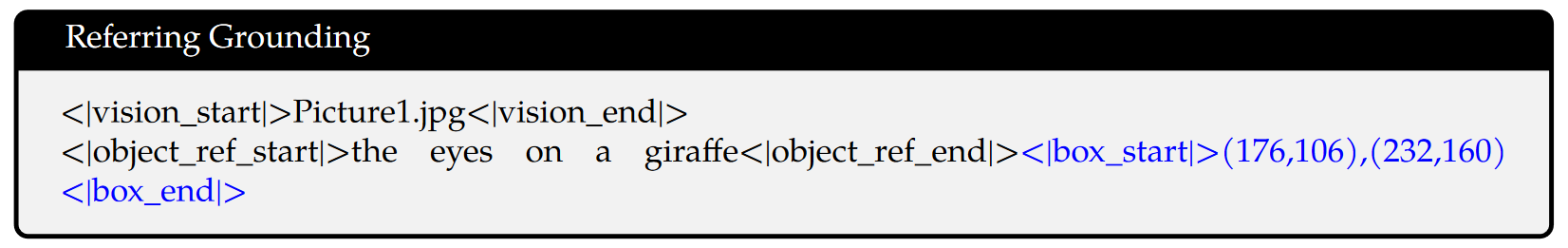

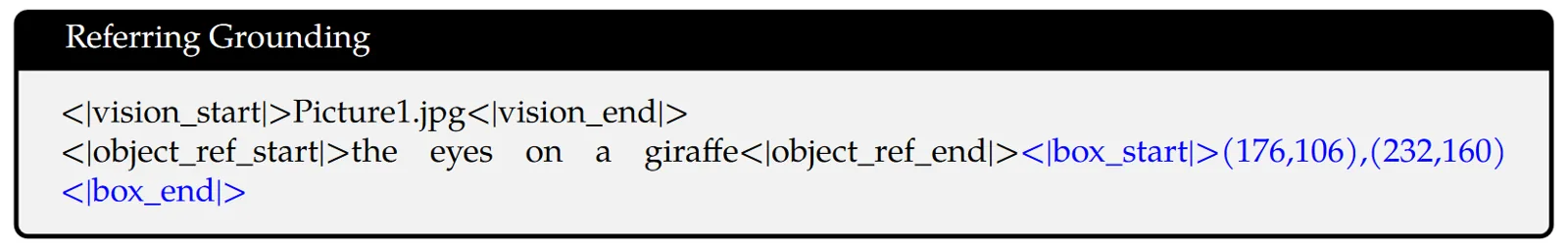

bounding box 形式
