PaperReading:InternVL series

• InternVL: Learning Transferable Visual Models From Natural Language Supervision
• InternVL-1.5: How Far Are We to GPT-4V? Closing the Gap to Commercial Multimodal Models with Open-Source Suites
• InternVL-2: InternVL2: Better than the Best—Expanding Performance Boundaries of Open-Source Multimodal Models with the Progressive Scaling Strategy
• InternVL-2.5: Expanding Performance Boundaries of Open-Source Multimodal Models with Model, Data, and Test-Time Scaling
• InternVL-3: InternVL3: Exploring Advanced Training and Test-Time Recipes for Open-Source Multimodal Models
• InternVL-3.5: InternVL3.5: Advancing Open-Source Multimodal Models in Versatility, Reasoning, and Efficiency

InternVL

从题目可以看出来，这篇文章的核心还是 scale up 大尺寸的 vision model，用其和 LLM 进行融合来完成生成相关的 task

1. 引子图

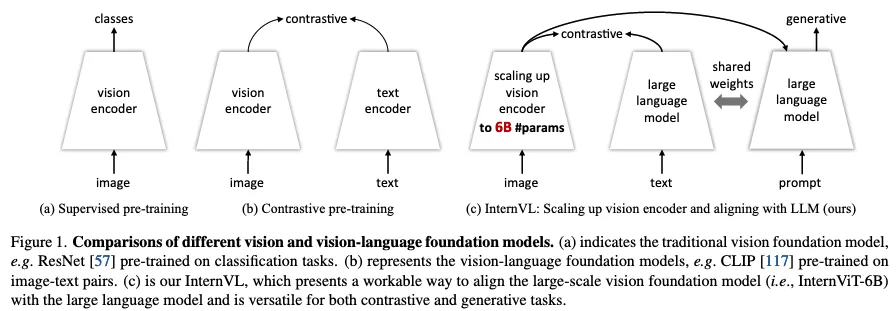

下面是 title 下面的一个图，表达了传统的 vision model 用分类任务训练，CLIP 用对比学习训练，本文的 scale 模型的同时用来做生成任务

在 abstract 部分，作者就挑明本文的一个核心贡献点，即 6B 的 vision 模块，并且经过训练可以很好的替代 ViT-22B，后面都围绕着个展开。

2. 动机部分

motivation：本文提到了当前的 vision model 很难和大的 LLM 配合，“commonly employ lightweight ‘glue’ layers, such as QFormer or linear projection”，并产生了一系列的缺点：（1）参数规模的不均匀（2）视觉模块和语言模块不一致的特征表达（3）视觉和语言之间连接低效

本文的主要贡献点：提出了 InternVL，scale 了 vision 部分，并且取得了 SOTA 的结果。（we formulate the InternVL, a large-scale vision-language foundation model, which aligns the representation of the scaled-up vision encoder with the LLM and achieves state-of-the-art performance on various visual and vision-language tasks.）简单来讲贡献为（1）vision 和 llm 部分的参数均衡（2）采用预训练的多语言 LLaMA 来初始化中间层，将 vision 和他对齐（3）渐进式的图文对齐：先用 noisy 的图文数据，然后转移到细粒度的图文数据

3. 模型架构

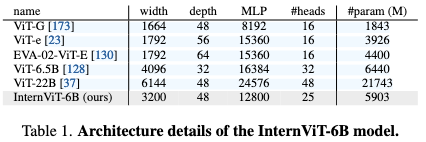

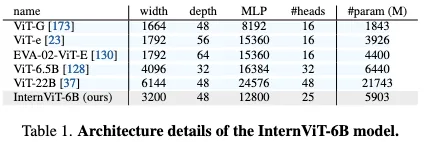

整体架构如下所示，作者还给定了 InternViT-6B 的整体尺寸

InternViT-6B：具体参数如上，这里作者使用 100M 的 LAION-en 数据子集来进行验证
QLLaMA：QLLaMA 被用来进行视觉语言对齐。QLLaMA 基于 LLaMA 开发的，新增了 96 个 learnable query 和 cross attention layers（引入 1B 参数），这些 layers 是随机初始化的。其实我读到这里的时候，我感觉有点奇怪，ViT+cross attention+QLLaMA 不就是一个基本的 VLM 的架构了吗，为啥还要以对齐作为目标呢？有点奇怪。

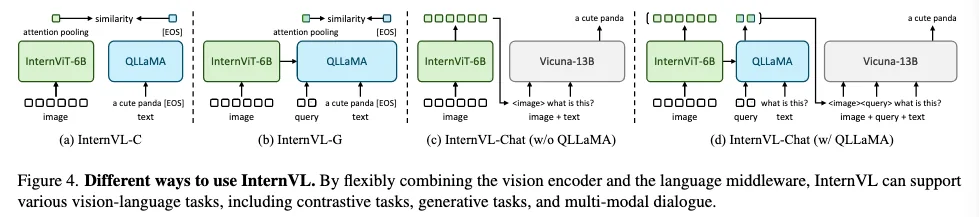

InternVL：上面虽然有点奇怪，但不影响我们后面的阅读。在 InternVL 部分，作者强调在上面训练好的模型部分，InternViT 可以用来进行 dense 或者 cls 的任务。此外还有生成任务和多模态对话任务，下面图中展示了这一点。

从上图可以看出来，对于对比学习，图像 feature 一个是直接从 InternViT 中得到，一个是通过 QLLaMA 之后再获得。text feature 均来自 QLLaMA。对于后面的生成任务，QLLaMA 可以加也可以不加，其实我这点挺疑惑的，不是很懂为什么要这么做，可能是觉得方法的通用性？

4. 对齐策略

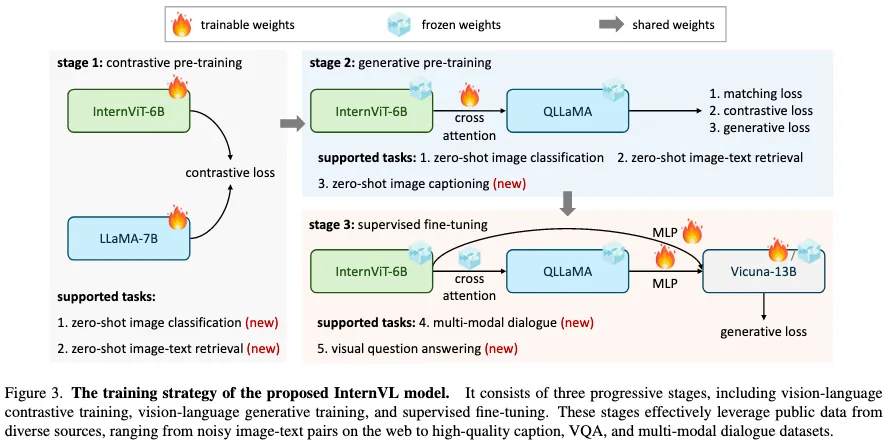

训练策略分为三部分：对比学习，生成式学习和监督学习，这里就是对应上面方法框图的 1-3 部分

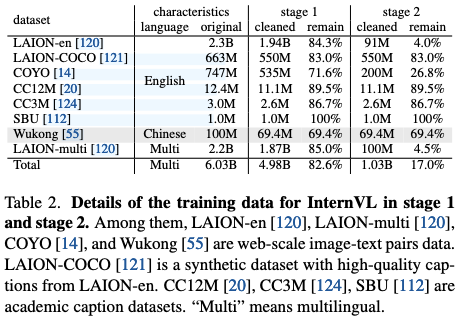

第一部分对比学习的数据集如下，一共有 6.03B 数据经过清理之后只保留了 4.98B

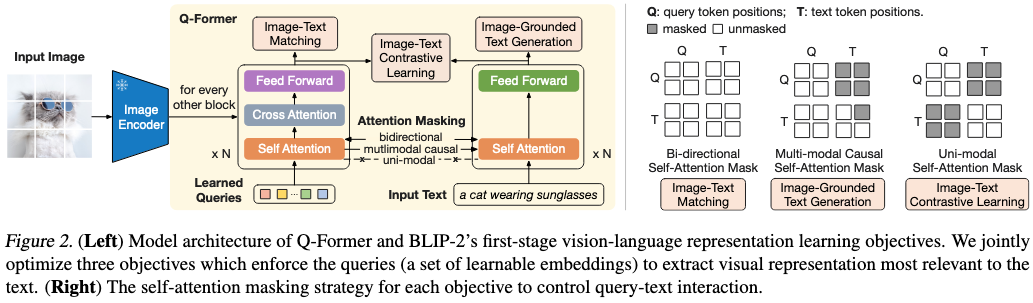

第二阶段采用生成式学习方法：这里除了 InternViT-6B，和 LLaMA，还引入了 cross attention layers，这里只微调可学习的 query 和 cross attention layers，其他的都 freeze 住。在第一步的基础上，把数据集从 4.98B 缩小到 1.03B。参考 BLIP2 的训练方法，loss 分为三部分，image-text contrastive (ITC) loss, image-text matching (ITM) loss, and image-grounded text generation (ITG) loss。这里老哥看了一下，和 BLIP2 不能说完全不同，只能说一毛一样。注意这里的对比损失（图中最右边），mask 的部分其实是为了 q 和 t 不相互干扰，因为这两个在计算 loss 的时候是不能相互看到的，因此是单一模态的 mask

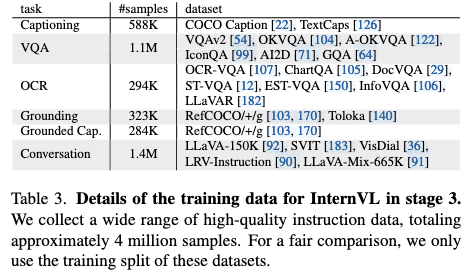

第三阶段就是监督学习了，其实就是 next token prediction，选择微调 mlp 或者 mlp 和 QLLaMA，微调数据集一共 4M 左右

5. 多模态的 benchmark

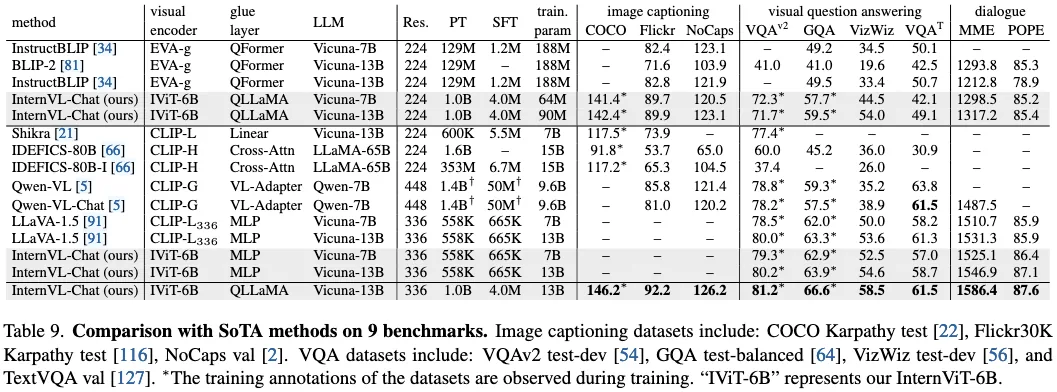

这里有一些 zero-shot 的分类检索等指标，测试 InternViT-6B 的，这里就不介绍了，直接看多模态的 benchmark。这里其实有点误区，直接看结果吧。PT 和 FT 的数据量和 train params 感觉介绍的不是很清晰，再补充材料 A.4. Data Preparation for Pre-training 有相关介绍，有兴趣的同学可以看一下

InternVL-1.5

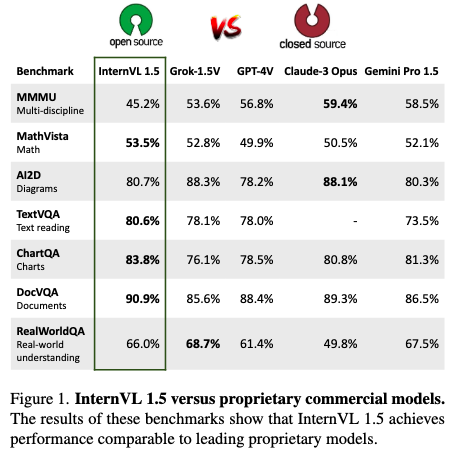

论文开始就提到了本文的一个核心点：赶超商业模型。然后贴出了与一些商业模型的对比

这里的指标有点高，AI2D，TextVQA，ChartQA，DocVQA 这些，我记得不应该有这么高

本文的一大改进有三点：（1）更强的视觉编码器（2）动态分辨率，将输入分为 1-40 个 tiles，每个 tile 448x448，以最高支持 4k 分辨率（3）跟高质量的双语数据。在 18 个 benchmark 中，在 8 个上达到了 SOTA

1. motivation

作者提出了当前模型的一些问题：（1）parameter scale。现在的模型小于 100B（2）图像分辨率受限（3）多语能力。最终作者也是从这三个角度去展开的。提出了 InternVL-1.5，针对上面的问题，作者提出了以下改进

1. 通过持续学习，强化了 InternViT-6B，并且可以适用于各种 LLM 中
2. 通过动态分辨率，讲输入图像切成 1-40 个 tiles，每个 tile 448x448，最高支持 4k 分辨率
3. 通过引入高质量的双语数据，提升了多语能力

2. 模型架构

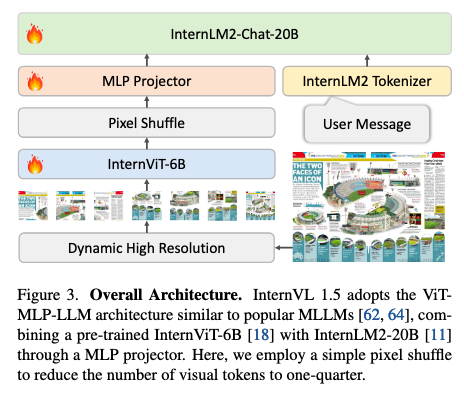

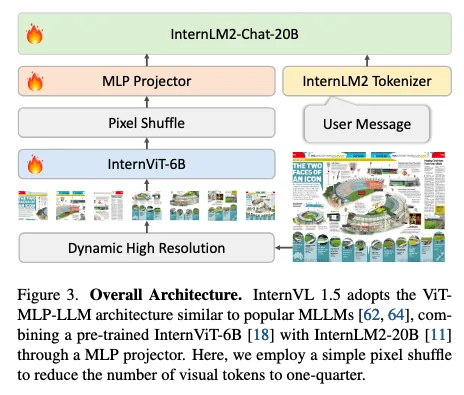

模型架构如下，在当时看来也没啥新鲜的地方，基本上大家都采用这种结构，ViT + MLP + LLM，这里用了 pixel shuffle 来降低 token 数量。视觉编码器用的是 InternViT-6B，语言模型用的 InternLM2-20B

训练的时候，对于每个输入，动态处理模块可以根据其分辨率和长宽比，最多可以分为 1-12 tiles，每个 tile 448x448，推理的时候最多可以切成 40 tiles（这块有点吹牛逼了，推理的视觉 tokens 多的话，模型效果未必好，特别是在 general 的数据上，不过作为 paper claim 的点也没问题），通过 pixel shuffle，每个 tile 表示 256 个 tokens

下面开始依次介绍每一个模块

2.1 视觉编码器

这里作者提到了一个 continuous training 的概念，简单来讲就是在 InternViT-6B 的基础上继续训练，一共有两个新的 ViT 版本

1. InternViT-6B-448px-V1.2：作者发现倒数第四层的特征表现最佳，因此抛弃了最后三层，将输入分辨率从 224 提升到 448，并与 Nous-Hermes-2-Yi-34B 模型进行对齐，同时训练 vision 和 mlp 部分，来提升整体性能
2. InternViT-6B-448px-V1.5： 这一部分是从 V1.2 继续训练而来，这里应该和 v1.2 差不多，有两个变化，一个是输入 tiles 从 1 改为 1-12，另一个是增大了训练数据集

这里作者还强调说，虽然训练 vision 的时候用的是 Nous-Hermes-2-Yi-34B，但是转移到 InternLM2-20B 上面的时候，效果也很好。

2.2 动态分辨率处理模块

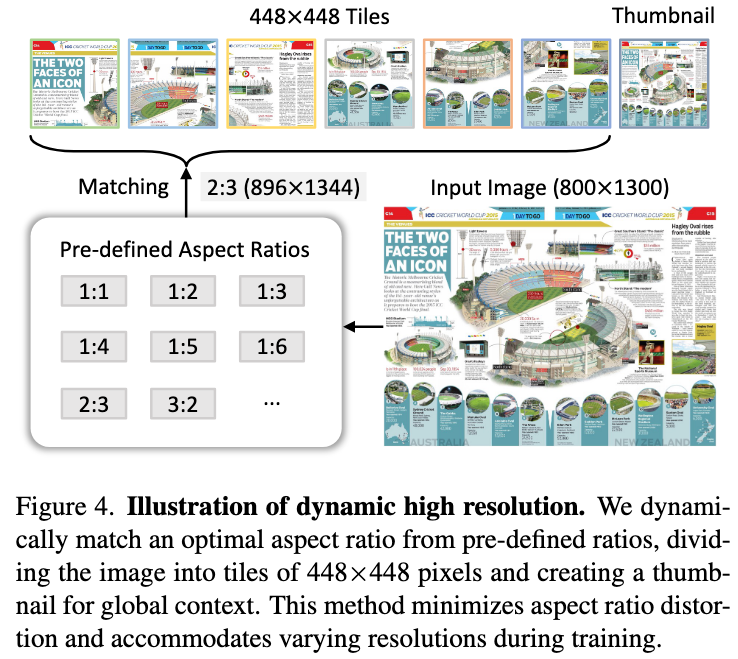

这里将输入图片处理成 1-12 tiles，也就是说一共 35 中可能的组合，例如 {1:1, 1:2, 2:1, 3:1, …, 2:6}，如果输入图像是 800x1200，那么先 resize 为 896x1344，然后切成 2x3 的 tile grid。训练的时候切片为 1-12 tiles，推理的时候最多可以切成 40 tiles，也就是说 token 一共从 256 最多到 10496。可以从下图看到，这里的切片，其实是直接 resize 的，不是 padding，这样可能会造成一些文本等的畸变？

2.3 训练数据集

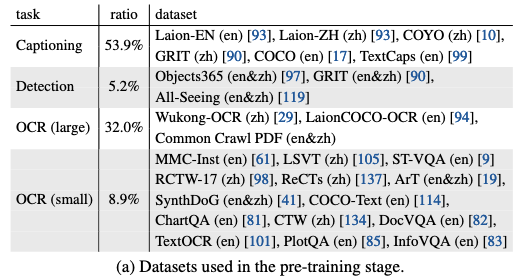

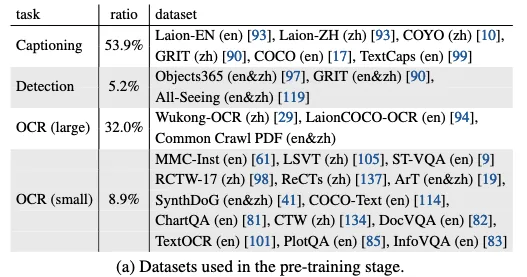

预训练数据集：captioning 包含 53.9%，Detection 和 Grounding 包含 5.2%，OCR 包含 32%，Smaller ocr 包含 8.9%

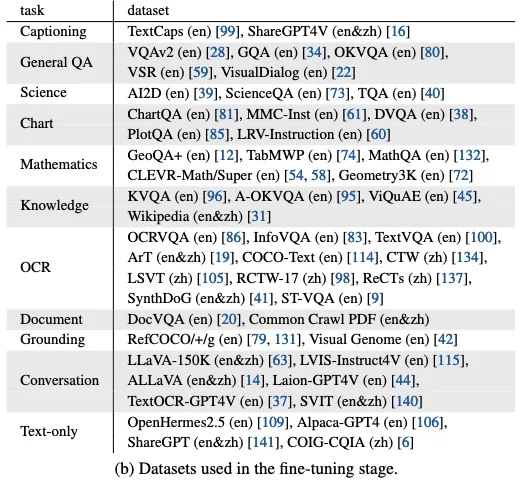

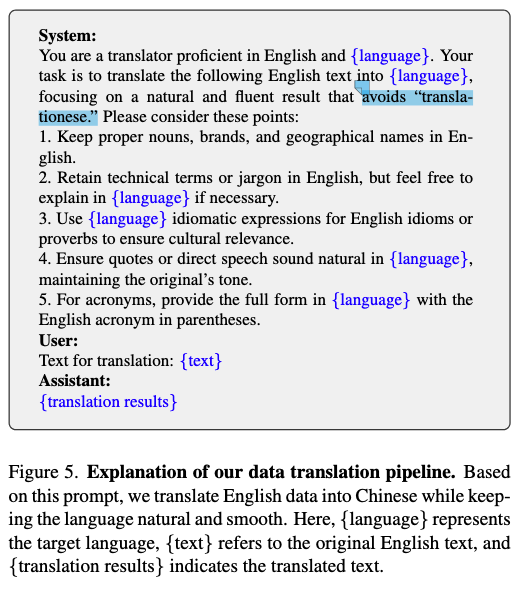

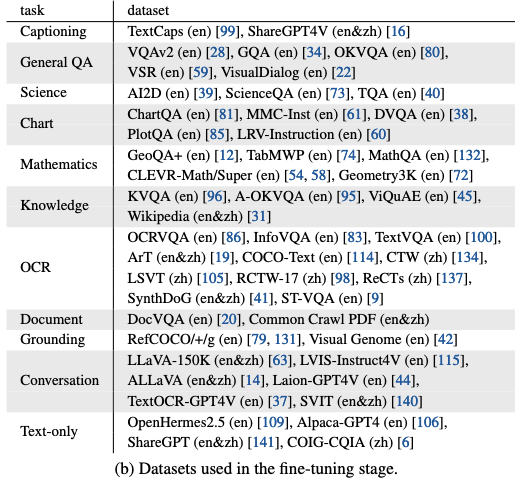

微调数据集如下：为了增强中文能力，作者还用了一个翻译的 prompt 来生成中文数据

文中好像没有澄清定量的数据，只有占比

3. 实验结果

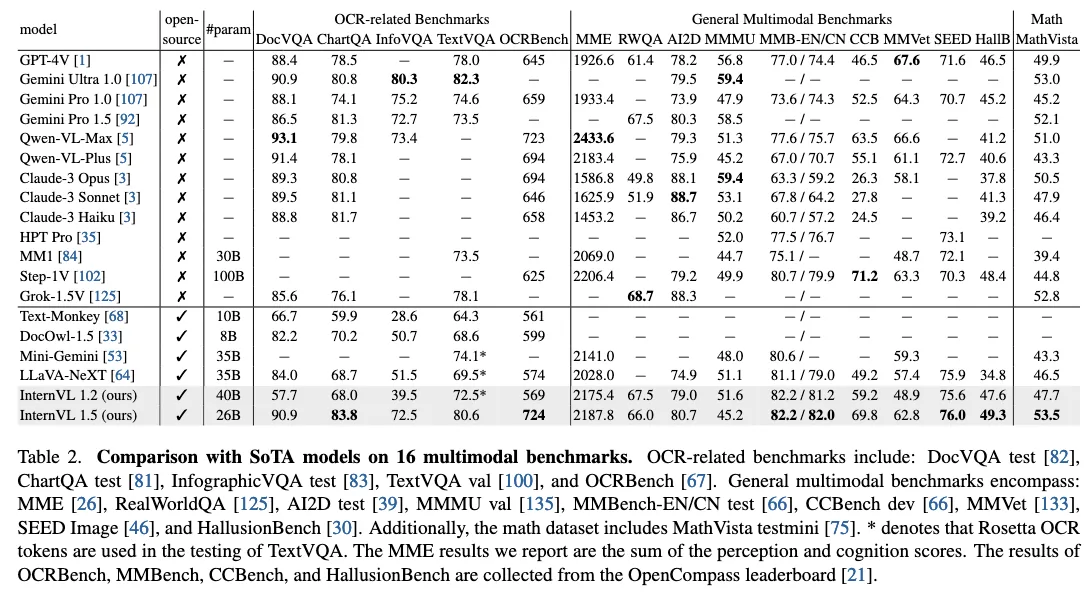

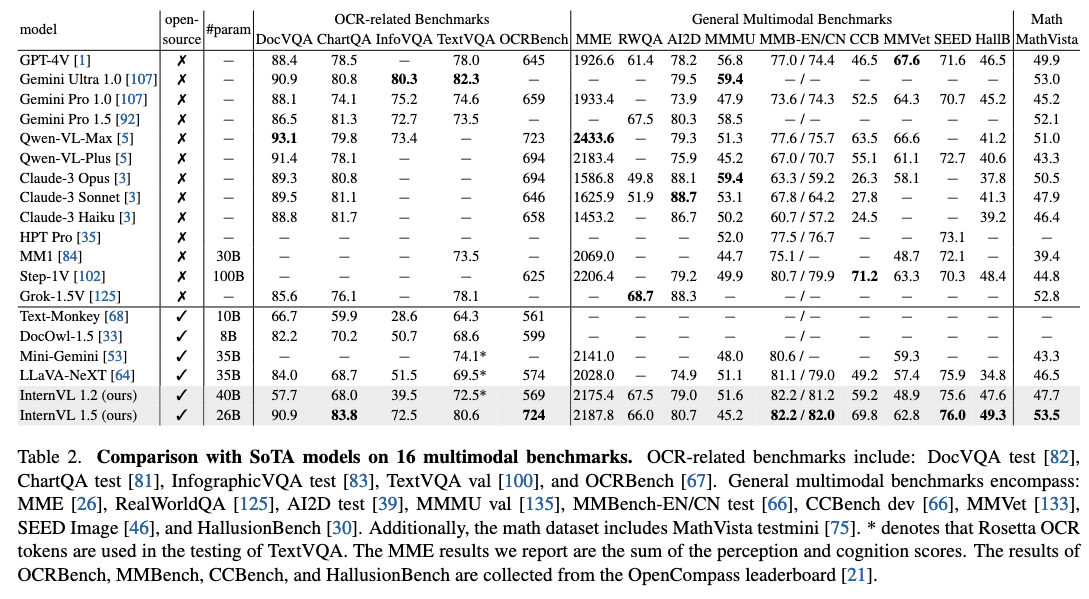

下面是 18 个 benchmark 的结果，InternVL-1.5 在 8 个上达到了 SOTA

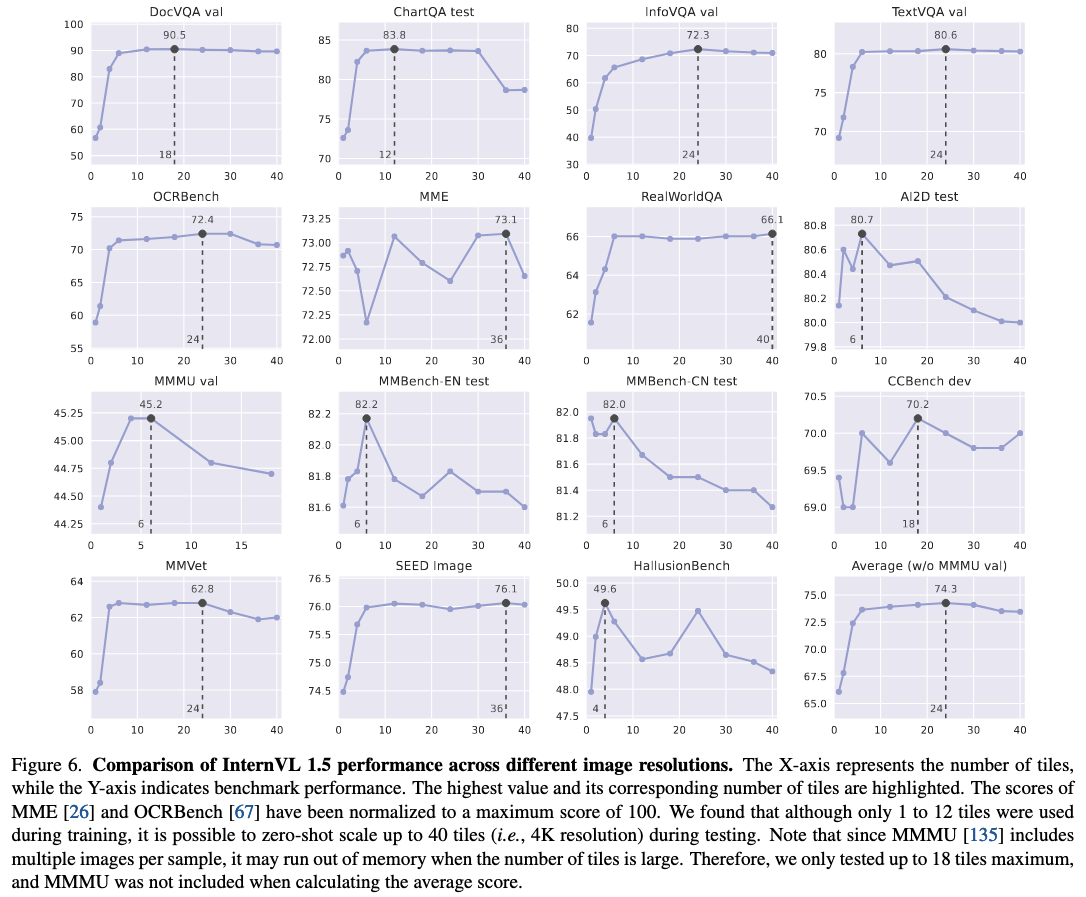

此外作者还把分辨率进行了增大，固定 tiles，然后展示了相应的结果，但是长宽好像不知道？如果只是说 tiles 增大，但是长宽比也变化的话，可能不是很公平，这里论文我没注意细节

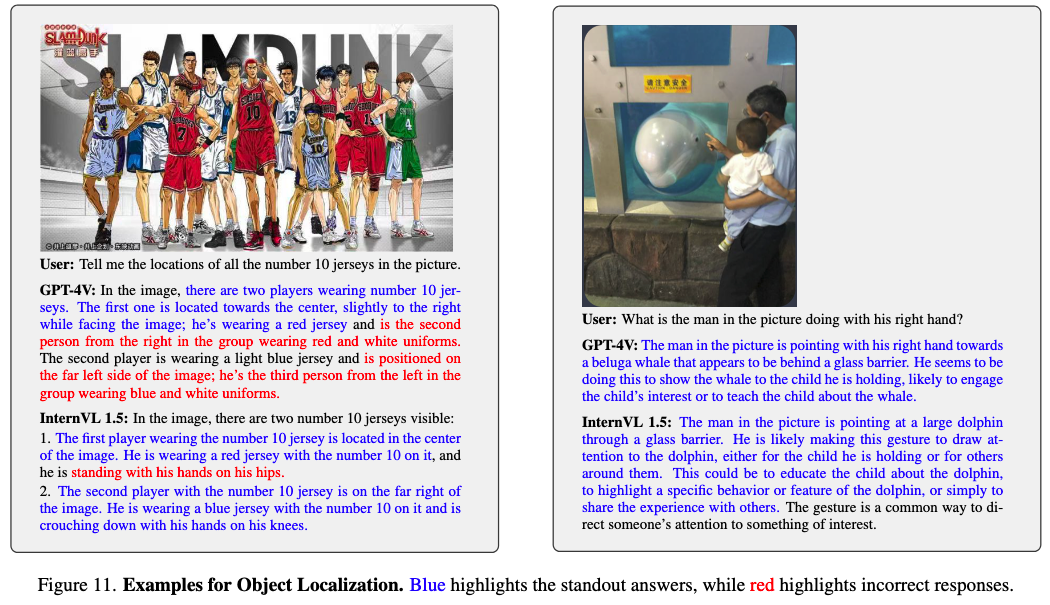

此外作者展示了一些定性结果，这里面有一个需要注意的，就是 object localization，因为这里并不是真正的定位，而且单纯的看图说话，没有 bounding box 的信息

InternVL-2

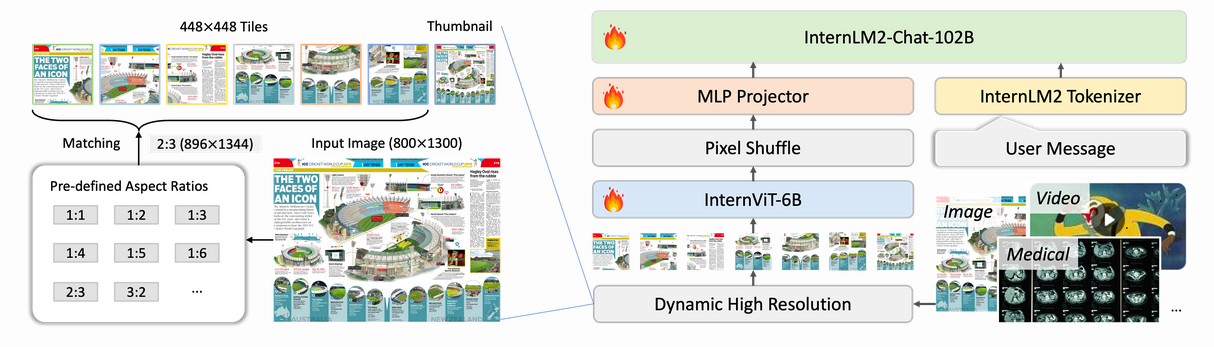

这个版本的模型和 InternVL-1.5 差不多，主要是 scale up 了模型和多模态 task

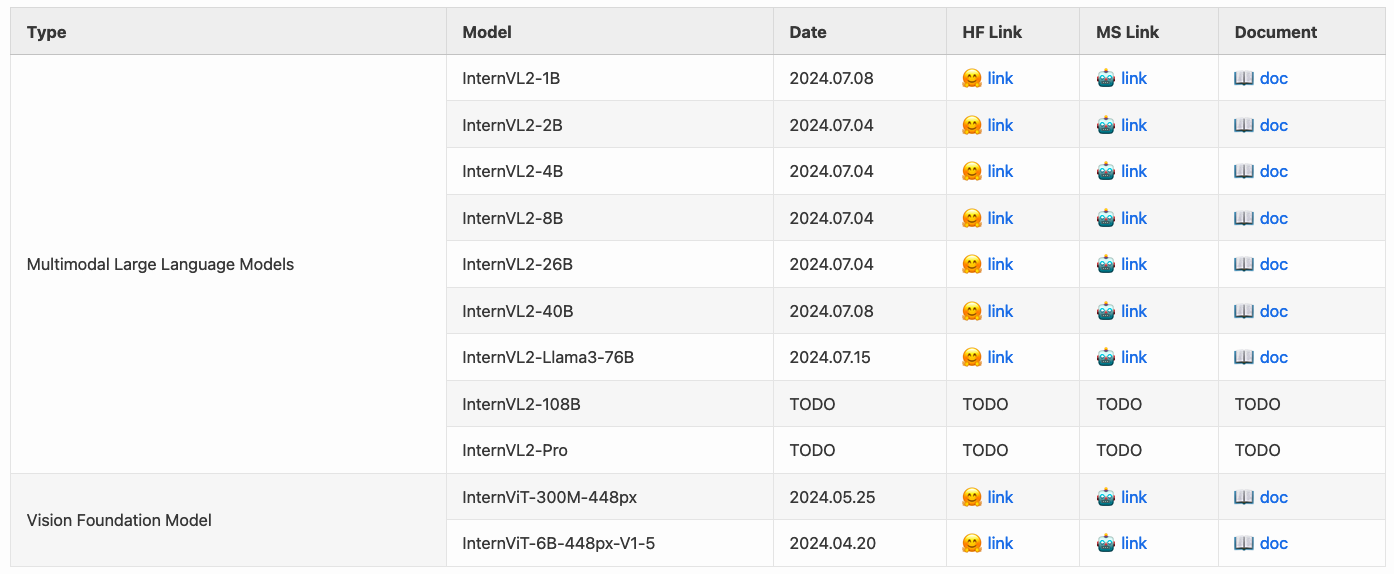

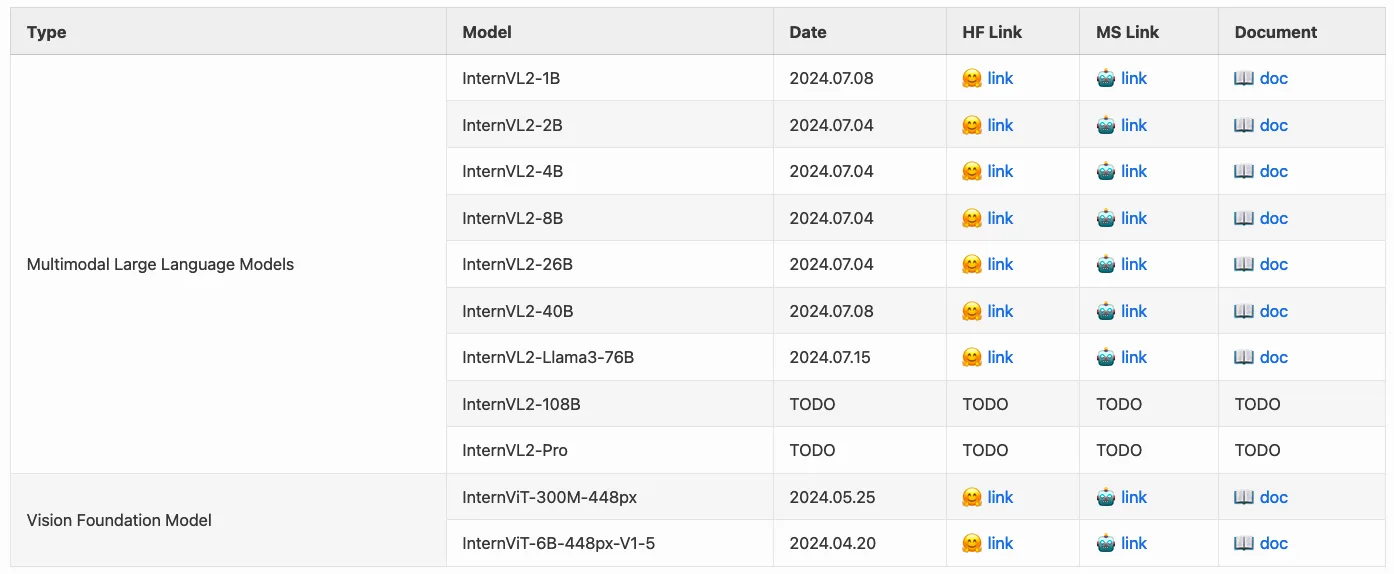

模型层面，从 1B 的端侧模型到 108B 的模型都有

1. motivation

一共有三个主要的设计：（1）progressive 的训练，从小的 llm 到大的 llm（2）多模态输入，接受文本，图片，视频和医学数据（3）多任务的输出，包含文本，图像，bounding box 等等，这里不是统一的建模，而是利用了其他任务的 decoder

2. 模型训练

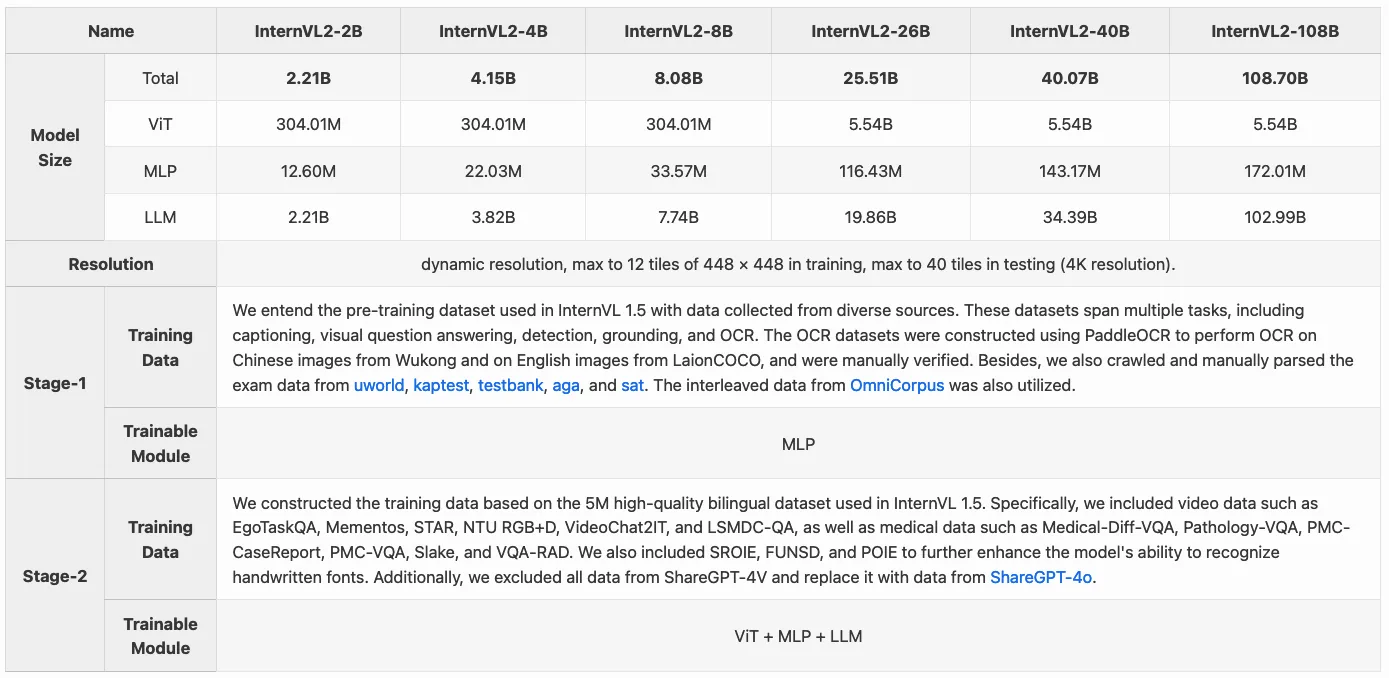

下面是一些具体的训练细节

3. 实验结果

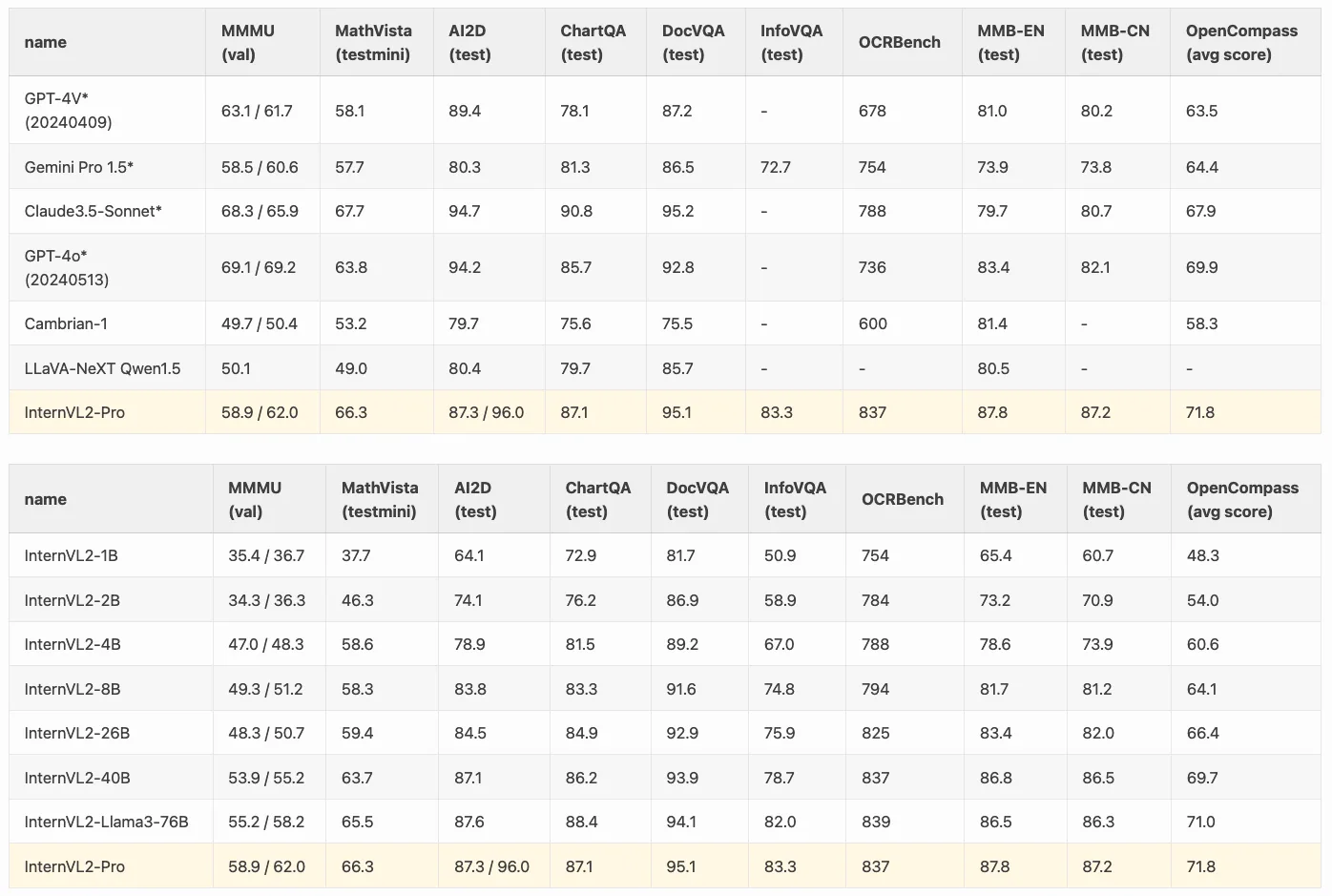

实验结果如下

InternVL-2.5

这篇文章是基于 InternVL-2 的改进，重点在训练测试以及数据质量上。根据原文：“systematically exploring the performance trends in vision encoders, language models, dataset sizes, and testtime configurations.”

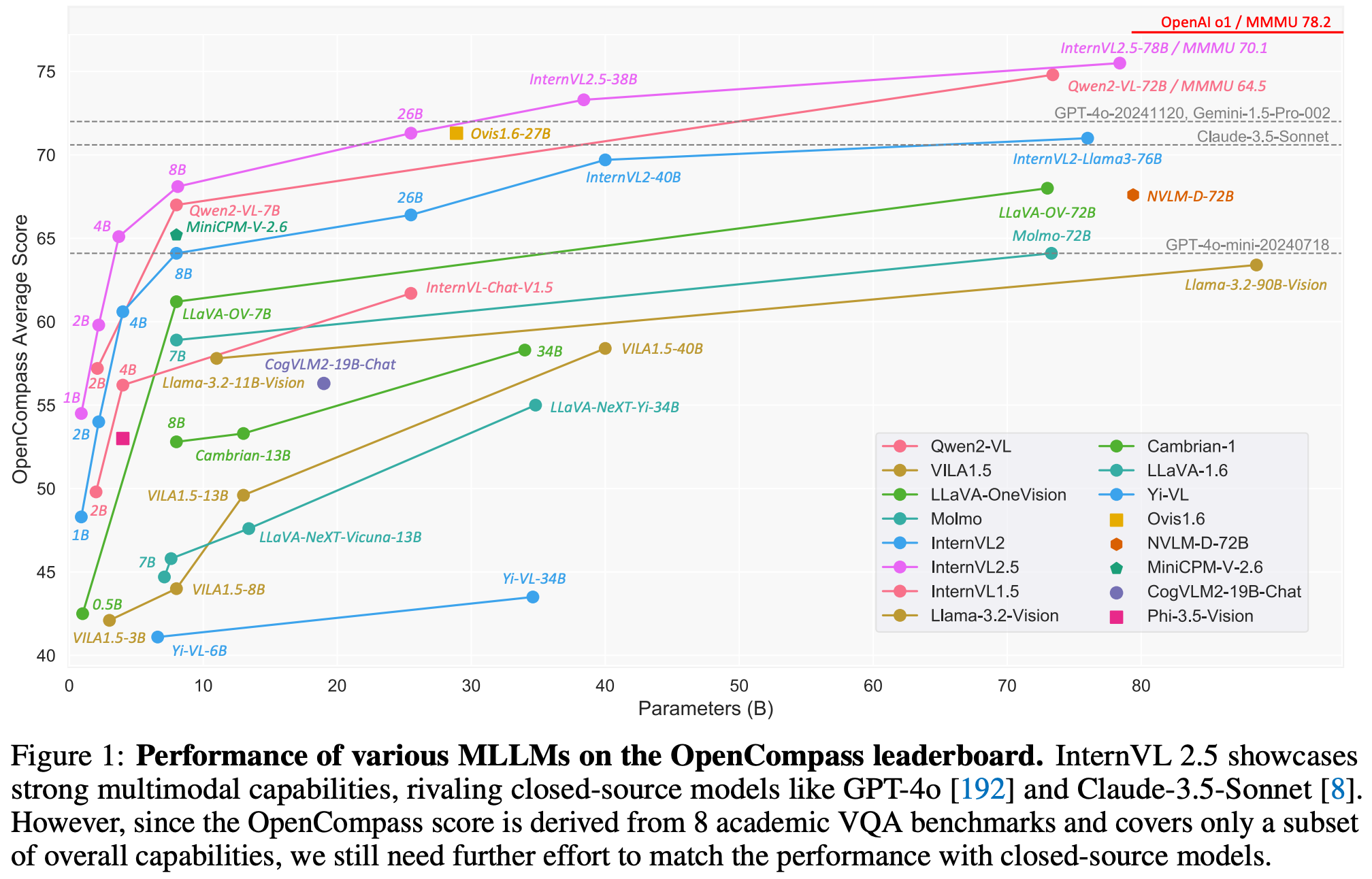

下面是作者在 introduction 部分的指标对比，InternVL-2.5 性能也是遥遥领先

1. motivation

这里作者的主要动机是：系统探索了各种因素对 MLLM 的影响，包括（1）视觉编码器（2）语言模型（3）数据集规模（4）测试时间配置。以验证 scaling 和 performance 之间的关系

一些有趣的发现

1. 当 MLLM 增大的时候，更大的 vision encoder 对训练数据的依赖更低
2. 数据质量。Internvl-2.5 的数据规模是 InternVL-2 的 2 倍，但是经过了严格的过滤之后，在各种 benchmark 上有明显的提升
3. Test-time scaling。这里其实更多的是让模型进行 COT 推理或者投票，来提升模型的性能，例如 MMMU 上使用 COT 性能提升了 3.7 个点

2. 模型架构

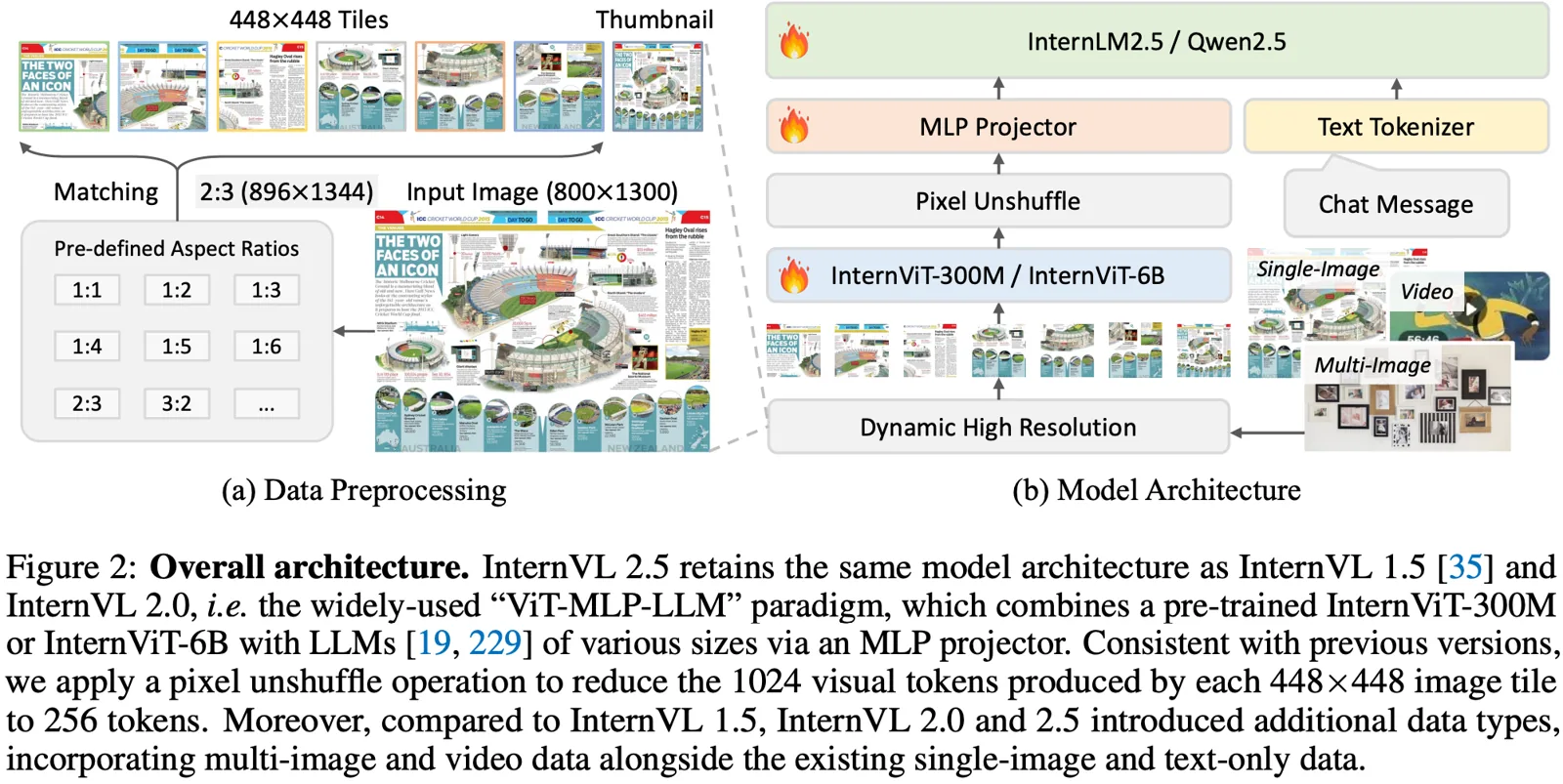

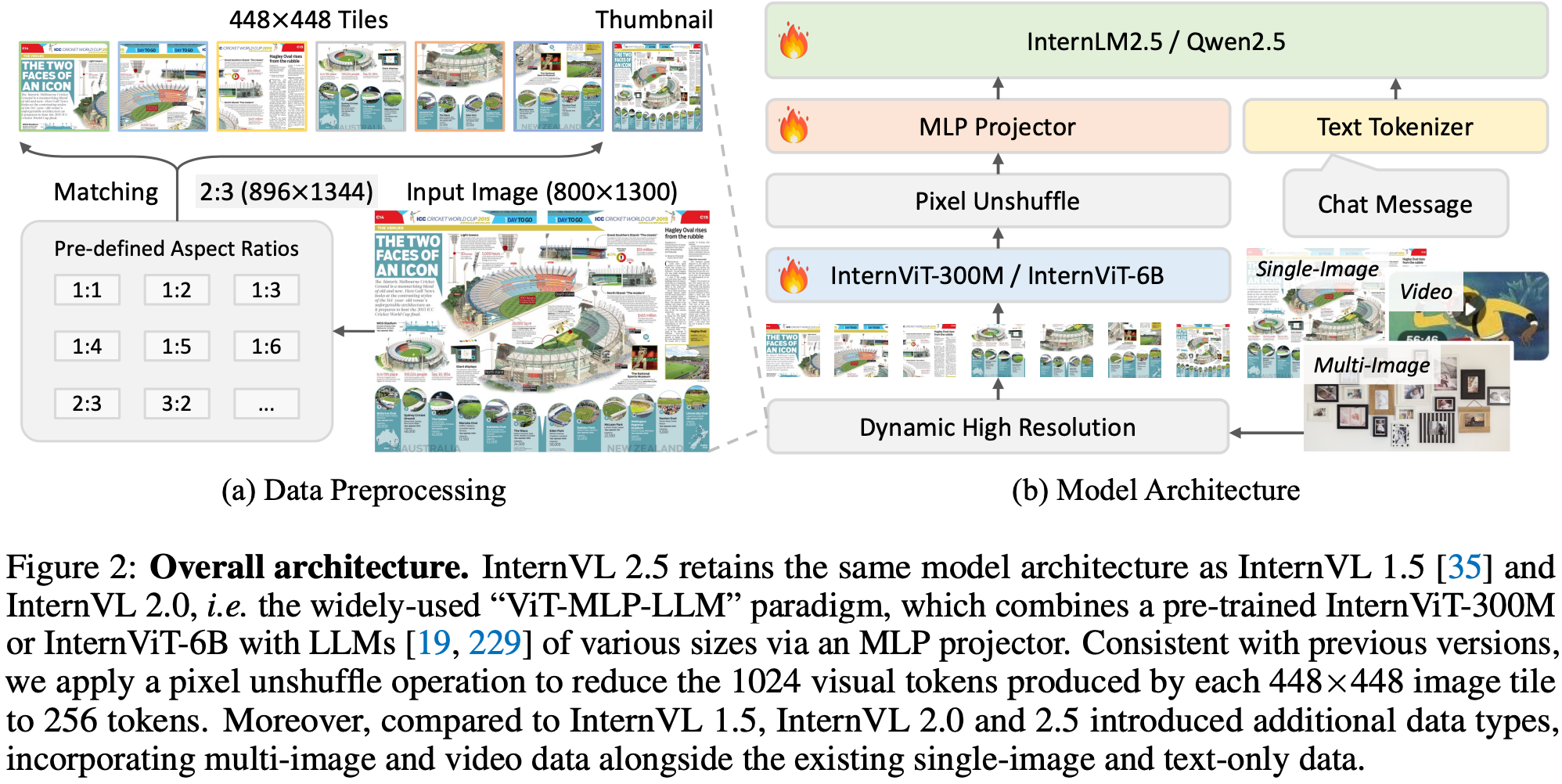

模型架构上和 InternVL-2 一样，这里不做介绍了，看下图

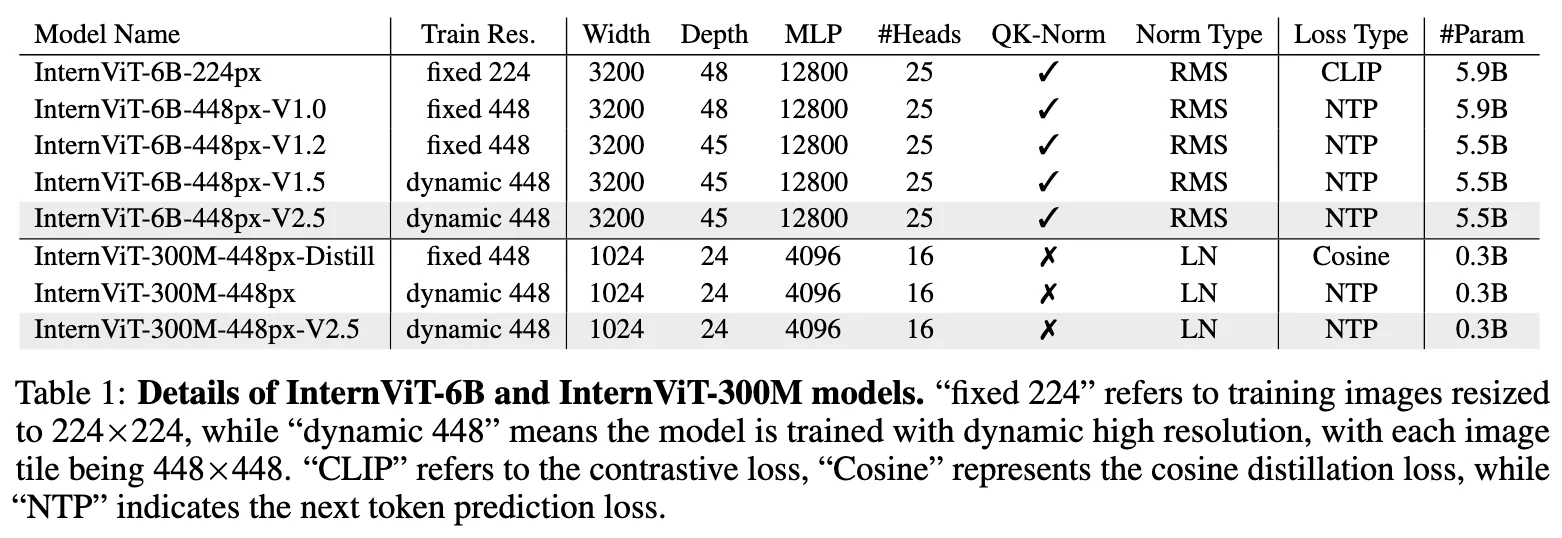

视觉编码器部分：还是和以前一样，分为两个尺寸，InternViT-6B 和 InternViT-300M，具体的细节如下，对于 6B 的模型，加了 QK-Norm 和 RMSNorm，V1.0 和 V1.2 的版本是在固定分辨率 448px 下训练的，而 V1.5 和 V2.0 则是动态分辨率，并且在 V1.5 版本，将 48 层的最后三层删掉了，保留了 45 层，用 NTP 训练的增强特征提取能力。对于 300M 的模型，从 CLIP-ViT-Large-336px 中初始化得到，并且少了 QK-Norm 和 RMSNorm，然后蒸馏 6B 模型，蒸馏结束之后用 NTP loss 进行训练。在本文引入了 v2.5 的模型版本 InternViT-300M-448px-V2.5

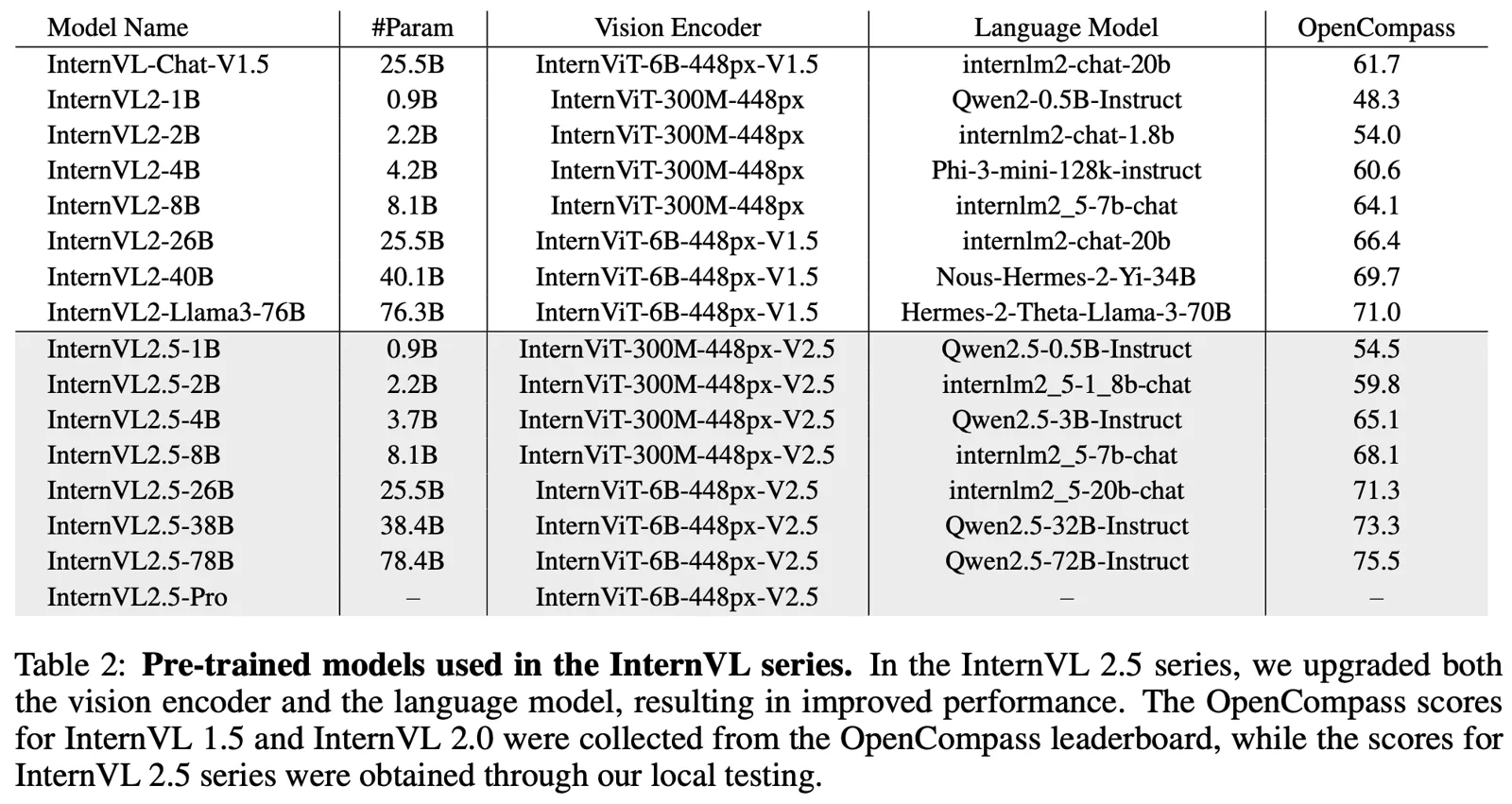

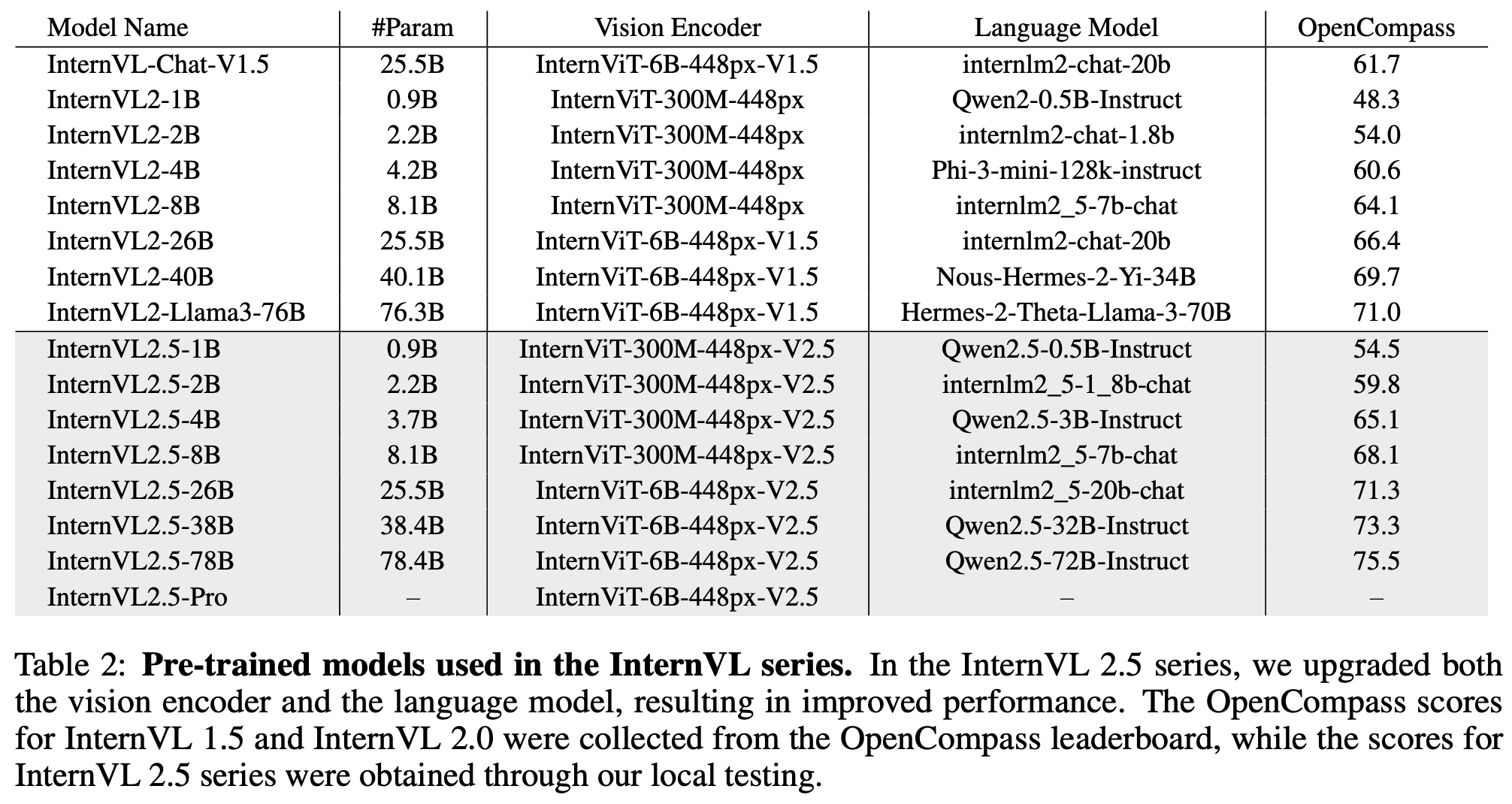

最后是一个整体的模型选择和参数的对比

3. 分辨率设置

这里的动态分辨率和 InternVL-2 是一样的，大概是有一些预定义的 tiles 组合，例如 {1:1, 1:2, 2:1, 3:1, …}，首先计算当前图片的长宽比，然后从组合里面选取一个绝对值最接近的组合，然后 resize 成对应的 tiles grid，接下来就是切片等操作了。此外只要切片数量大于 1，就有一个 thumbnail 的图，否则没有

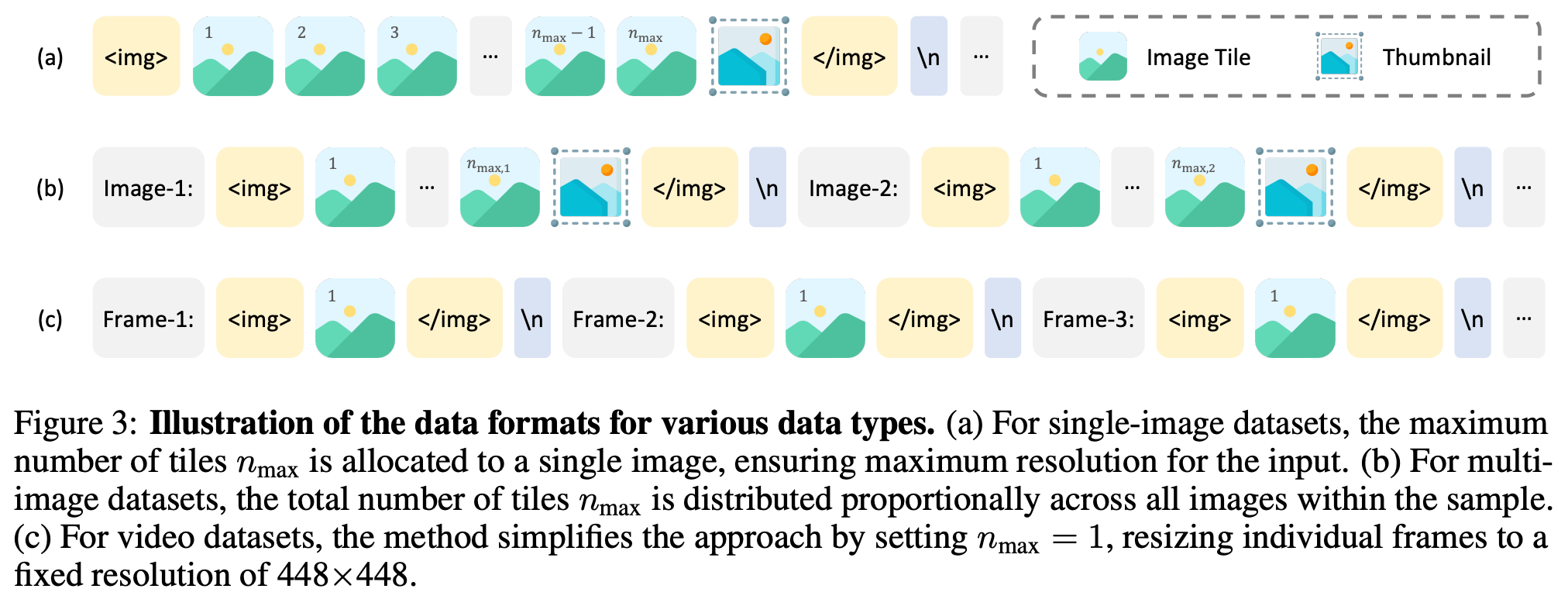

不同数据类型的数据格式。(a) 对于单图像数据集，分配给单个图像的最大块数 nmax，以确保输入的最大分辨率。(b) 对于多图像数据集，总块数 nmax 在样本中的所有图像之间按比例分配。© 对于视频数据集，该方法通过设置 nmax = 1 来简化方法，将单个帧调整为固定分辨率 448×448。下面图展示了这一点

4. 训练设置

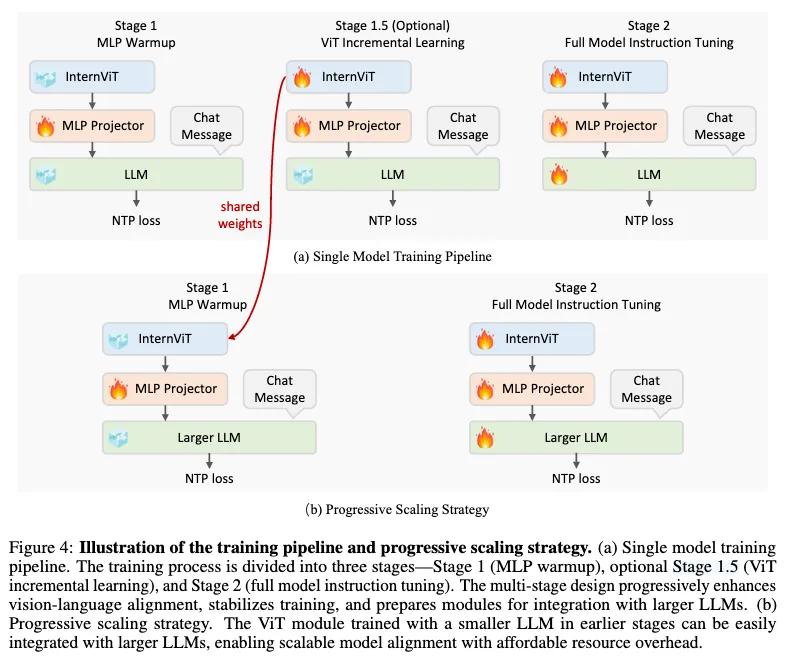

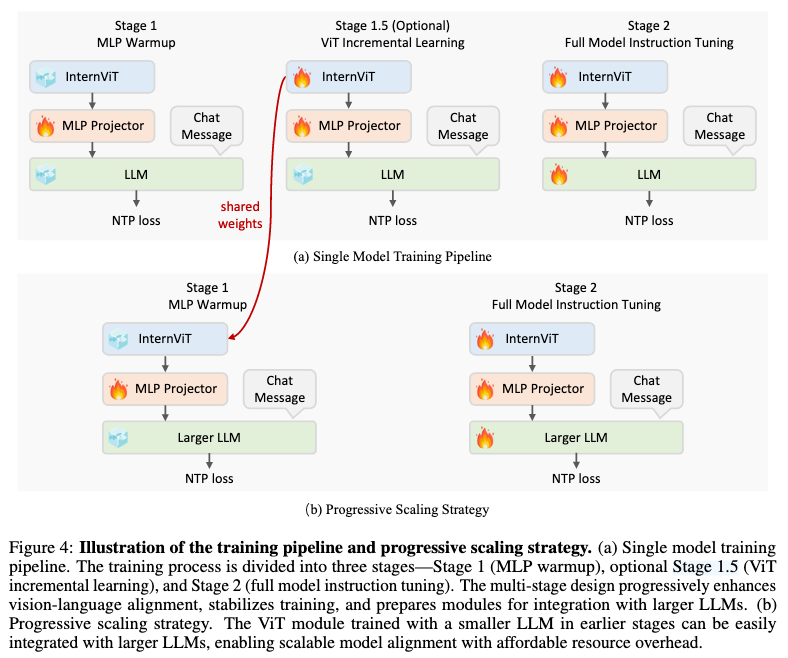

训练策略分为三阶段，这里直接看图说话

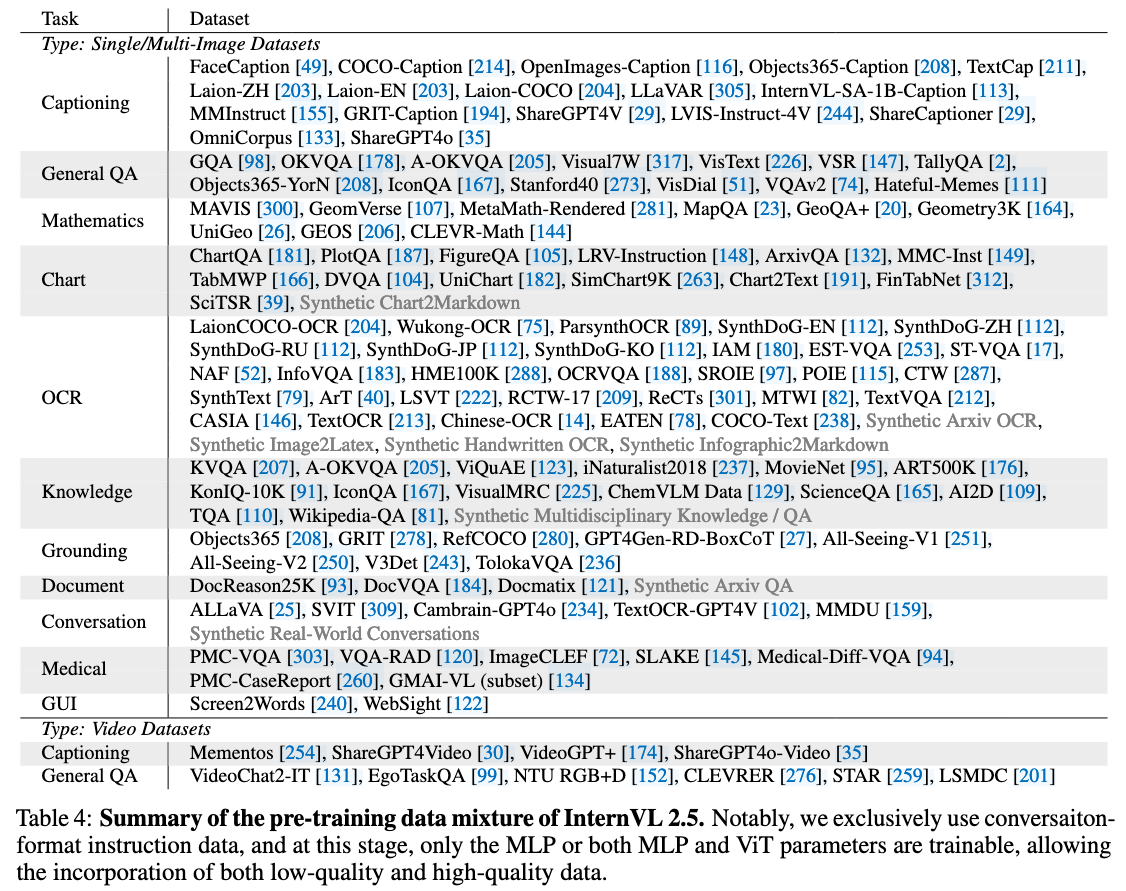

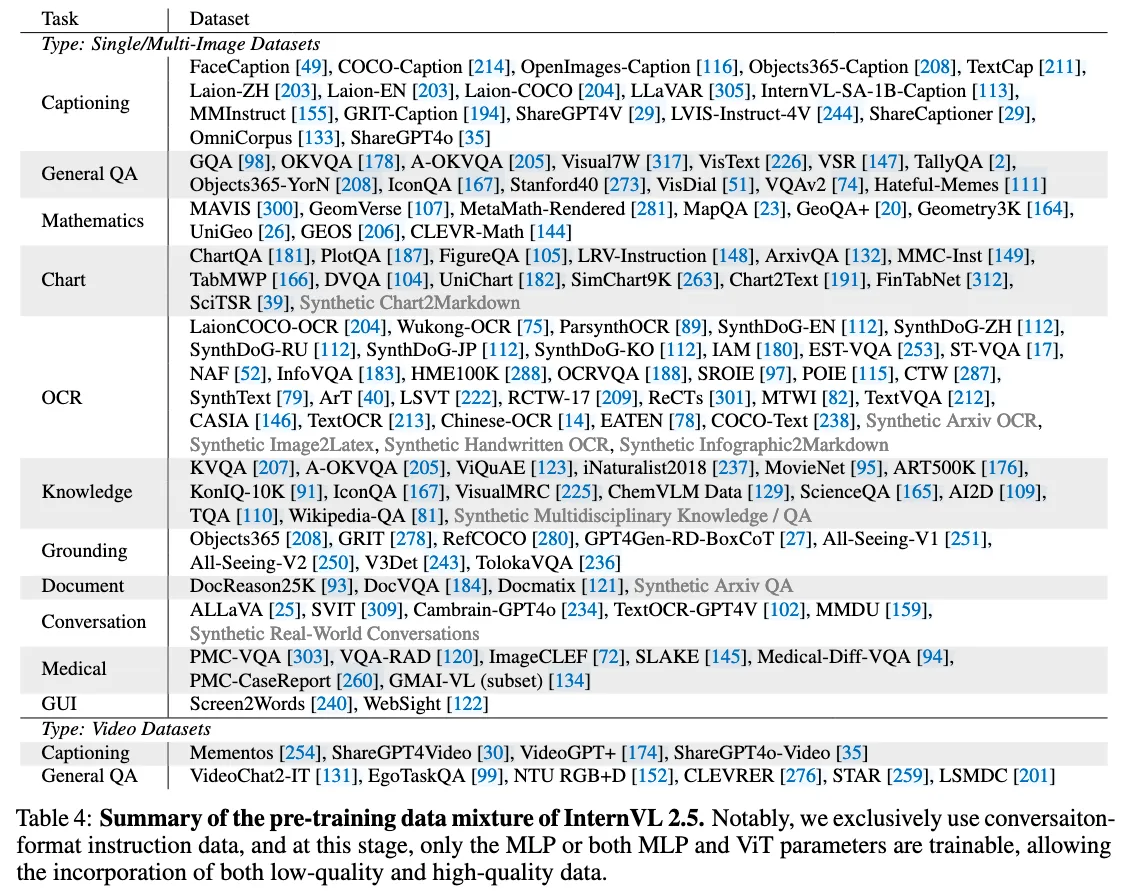

（1）第一步只训练 MLP，这里用的是动态分辨率来训练的，训练的数据如下

（2）1.5 阶段是可选的，用来对 ViT 进行增量学习，只训练 ViT 和 MLP，这里用的训练数据和第一阶段一样
（3）第二阶段，训练 ViT，MLP 和 LLM，三部分学习率一样，用高质量数据

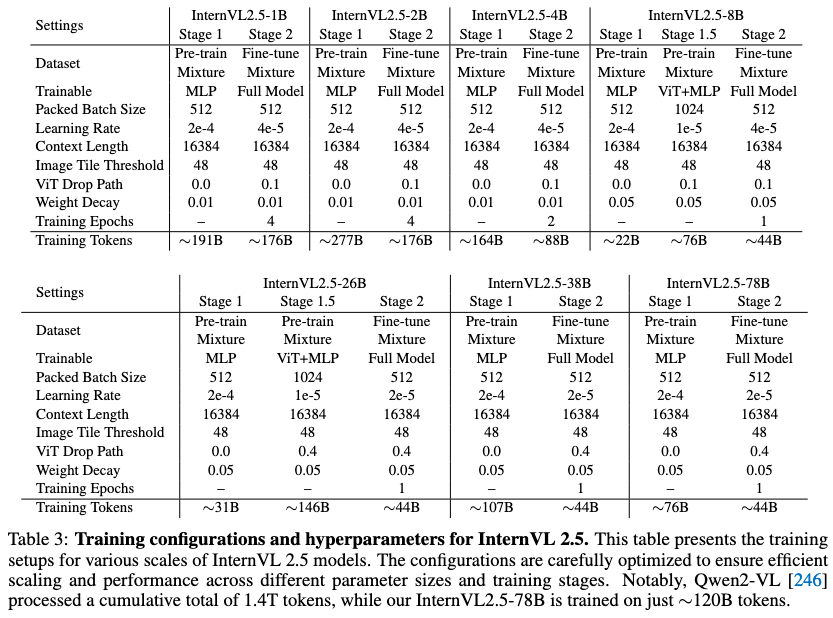

下面是不同尺寸模型的训练细节，上面作者强调说 ViT 的增量训练的过程中，即使在小的 LLM（20B）上训练，也能够很好的迁移到 72B 上（我确实不太明白为什么作者一直强调这个，从 InternVL 之前版本就开始强调了。。。）然后作者说使用的训练 Tokens 比 Qwen2-VL 少很多，Qwen2-VL 用了 1.4T Tokens

5. 一些 trick

（1）随机JPEG压缩。避免训练过程中的过拟合并增强模型在现实世界中的表现，作者采用了 JPEG 压缩。应用了质量等级在75到100之间的随机 JPEG 压缩，模拟互联网来源图像中常见的降级。这种增强提高了模型对噪声和压缩图像的鲁棒性，并通过确保在不同图像质量下的一致性表现来提升用户体验（不清楚具体效果，不做评价）

后面的 trick 之后再看。。。

6. 数据处理

数据配置

数据打包：打包的这个策略可以提升 GPU 利用率，首先随机采样一个样本 A（文本 1500，图片 2），然后从缓冲区查看是否有样本能和 A 拼到一起，比如找到一个 B，拼起来之后文本和 tile 总数符合要求，就将他们打包成一个复合样本，但是注意，AB 只能看到各自的文本和图片，不能交叉看到。同时维护一个缓冲区，存储未被打包的样本

数据过滤：作者发现在及时很少的噪声数据，也会对 LLM 有较大的影响（例如重复数据 / 错误数据），作者将重复数据作为最严重的问题之一。

1. 文本过滤：(1) 基于LLM的质量评分：将数据集分类为不同的领域（例如，学科、编程、数学、通用）。使用预训练的 LLM 和领域特定的提示为每个样本分配一个范围为0到10的质量评分。低于指定阈值（例如，7）的样本将被移除，以确保数据质量。 (2) 重复检测：使用LLM结合专门的提示来识别重复模式。这些样本随后经过人工审核，得分低于阈值（例如，3）的样本将被移除，以维护数据质量。 (3) 启发式规则过滤：用特定规则，例如过滤掉长度异常的句子、过长的一系列零、重复行过多的文本等，以识别数据中的异常。尽管这种方法偶尔会产生误报，但它提高了异常样本的检测率。所有被标记的样本在最终移除之前都会经过人工审核。
2. 多模态数据过滤：(1) 重复检测：排除了高质量的学术数据集，并使用特定的提示来识别剩余数据中的重复模式。这些样本在经过与文本数据相同的手动审查过程后被移除。 (2) 启发式规则过滤：应用类似的启发式规则，然后进行手动验证以确保数据集的完整性。

InternVL-3

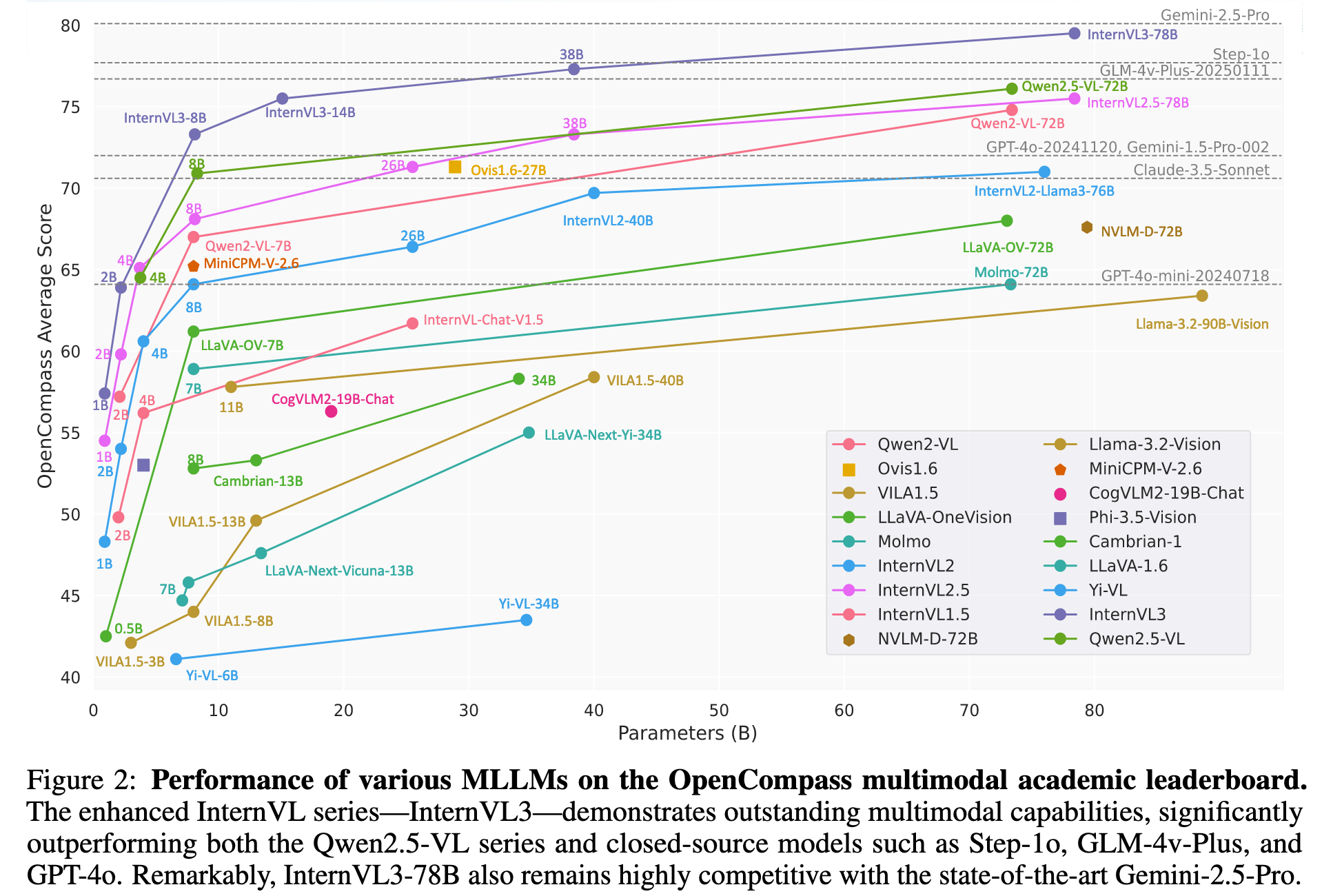

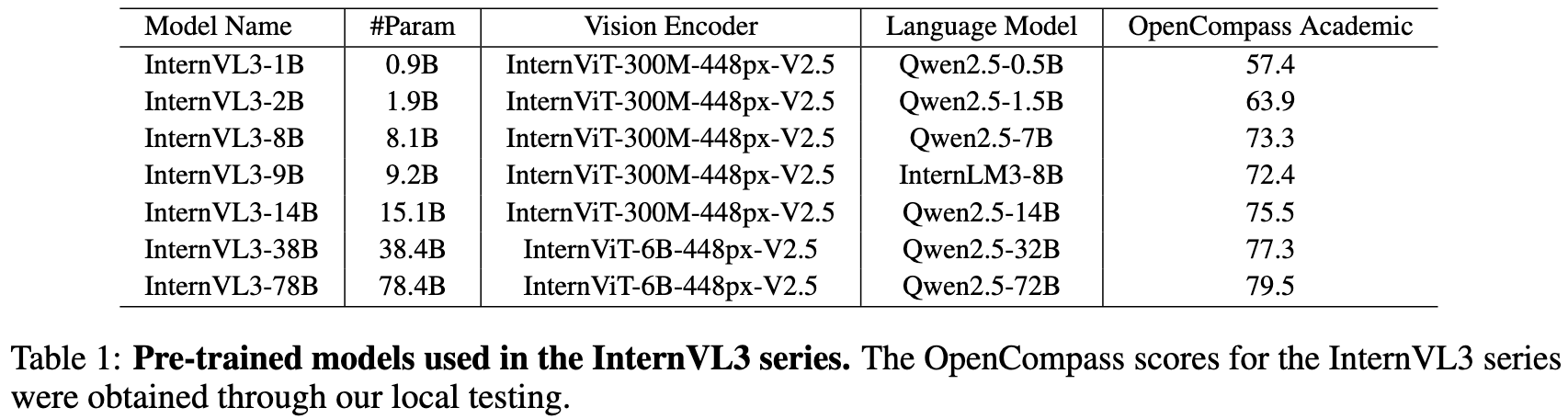

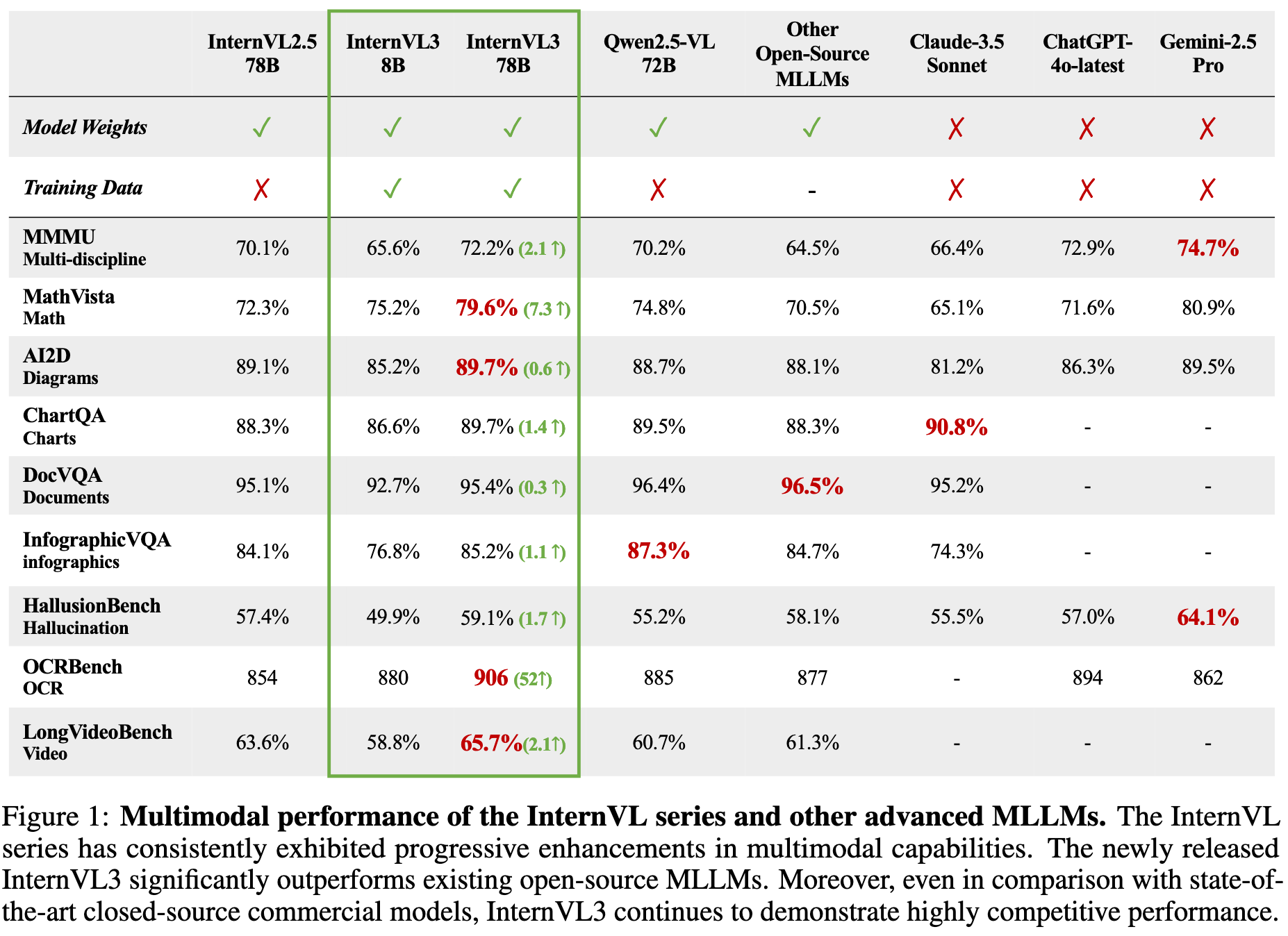

在 abstract 部分，作者就强调了训练采用的是 native multimodal pre-training 方式，和之前先训练 vision encoder 再和 LLM 对齐的方式不一样，也是本文最大的一个改进了，下面是一个整体的结果表

1. motivation

在 introduction 部分，作者指出不用 native 训练的话需要用特定的辅助数据，例如 OCR 来将不同模态进行对齐，预训练过程中需要冻结模型和多阶段训练等，比较复杂。与其先对仅文本的大型语言模型进行预训练，然后通过多模态对齐进行调整以支持视觉处理，不如让 InternVL3 在预训练阶段共同接触仅文本语料库和多样的多模态数据集，从而学习多模态能力。

然后文中简述了一下其他贡献：variable visual position encoding 来适配长文，将 SFT 和 MPO 融合以及 test-time scaling，以及优化的 infrastructure 等等，这里作者展示了各种方法在 OpenCompass 上的结果

2. 模型架构

下面展示了整体的模型架构

这边感觉总有点扯，作者虽然说从 native 来训练，但是实际上作者为了加速训练，vit 和 llm 部分还是从预训练的初始化得到，不过 llm 用的是 base model，没有用 instruction-tuned 的模型，连接层用的 2 层 mlp，mlp 是随机初始化的。这里作者还提到了 pixel unshuffle 来提升高分辨率图像的处理能力

variable visual position encoding：

InternVL-3.5

这篇文章是基于 InternVL-3 的改进，提出了 Cascade Reinforcement Learning，包括 offline RL 和 online RL 来提升多模态推理能力。此外提出了 Visual Resolution Router 来动态调整视觉 tokens 来提升准确率。这个 trick 结合 Decoupled Vision-Language Deployment 将视觉语言模型分离，在不同 GPU 上运行，提升了推理速度。定量方面，提升了 16% 的性能提升和 4.05 的推理倍速。此外作者还强调了 GUI 的交互和 Embodied 策略（这个在 InternVL-3 其实就有提到过）

1. motivation

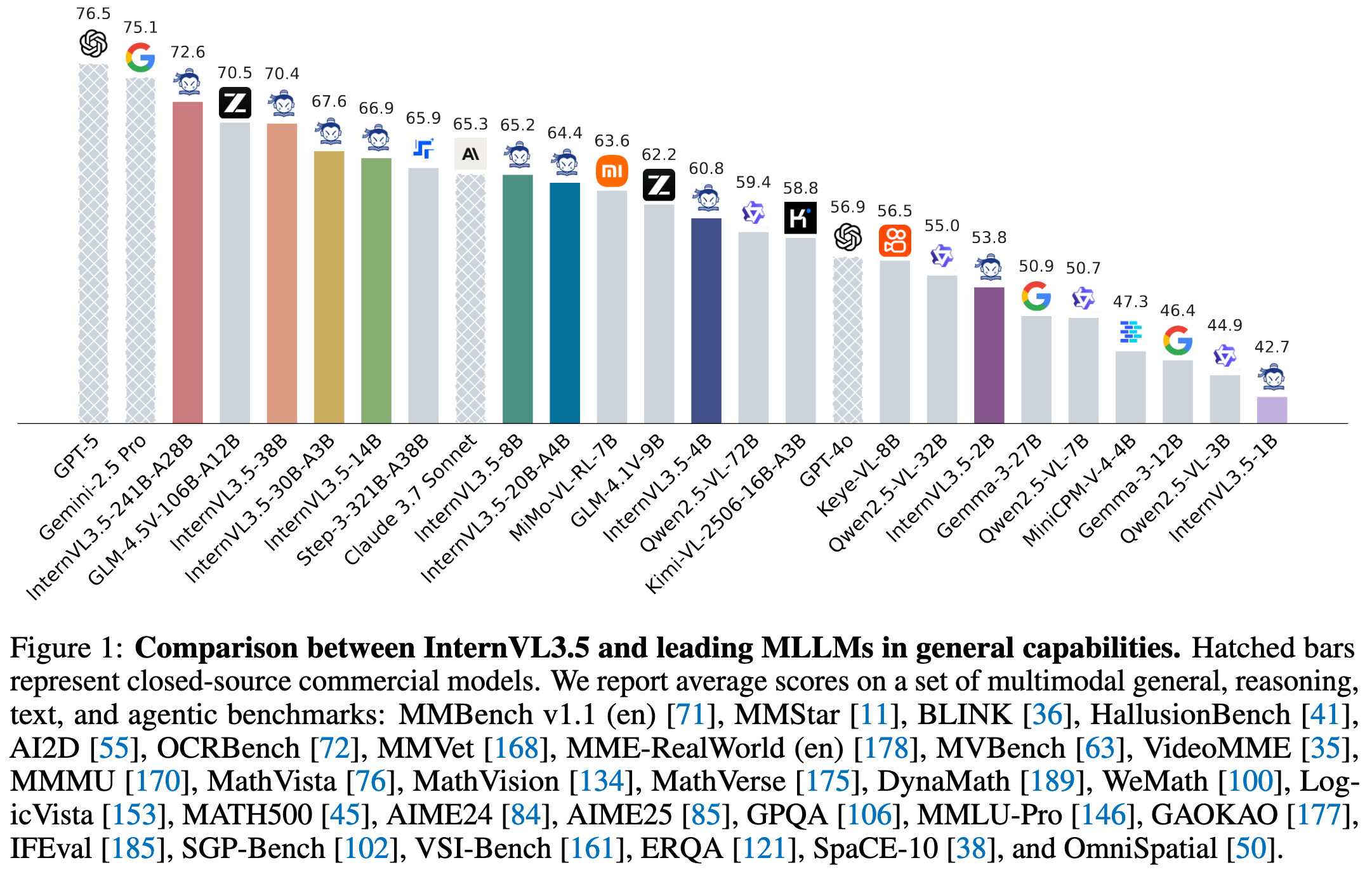

这里也没有什么特别的 motivation，主要就是提出的 Cascade RL framework：offline RL 和 online RL 来提升多模态推理能力，此外提出了 Visual Resolution Router (ViR) and Decoupled Vision-Language Deployment (DvD) 进行快速的推理。前者可以选择最合适的 visual tokens，后者在部署的时候将视觉和语言模型分离，在不同的 GPU 上运行，提升推理速度，下面是各种方法的性能图对比

总结一下，InternVL-3.5 提出了 Dense 和 MoE 的版本（在此之前没有 MoE 版本），提出了一系列的策略（如上）来提升模型性能和推理速度等，最后就是模型整体性能达到了一个很高的标准

2. 模型架构

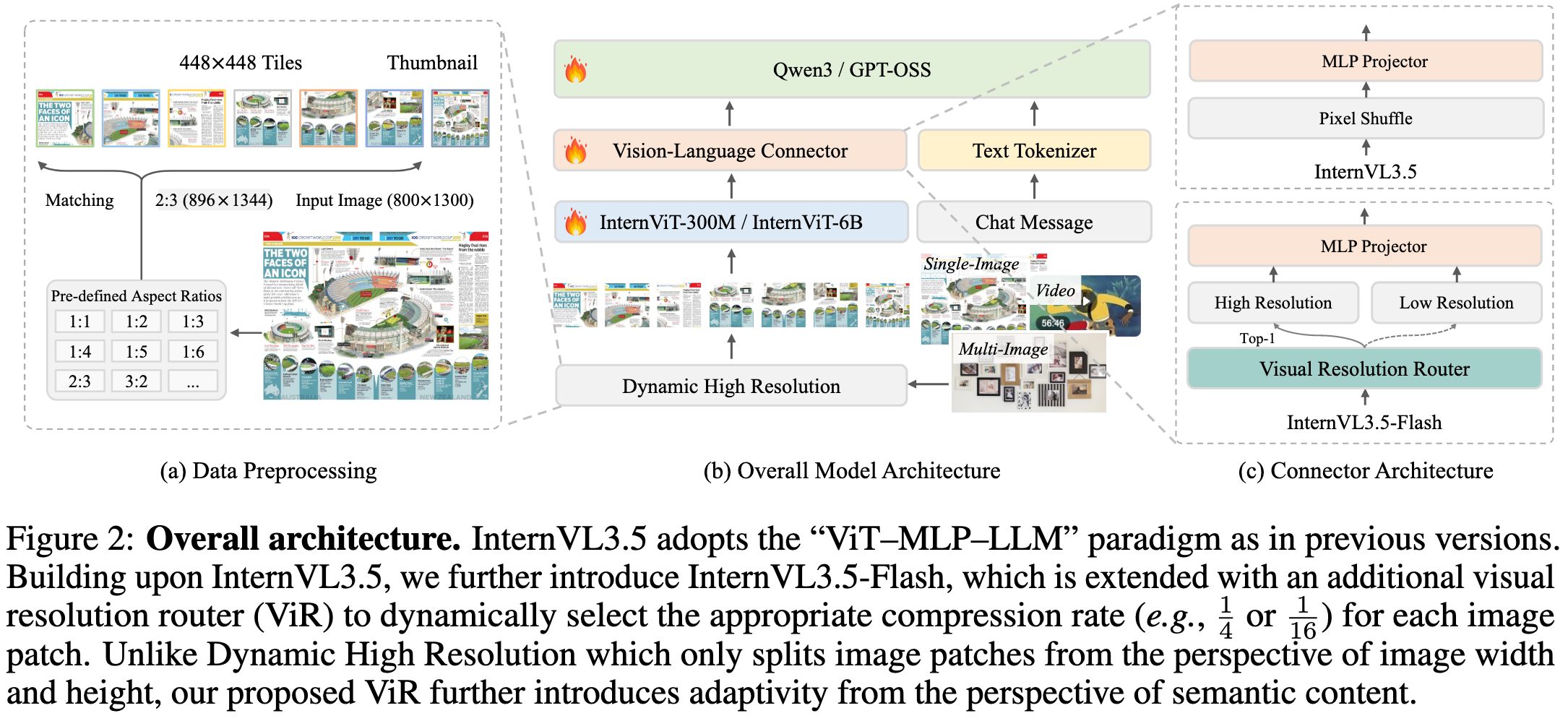

整体分为 InternVL-3.5 和 InternVL-3.5-flash，架构和初代的 InternVL-1.5 版本没什么本质的区别，其中 InternVL-3.5-flash 加了一个 Visual Resolution Router (ViR) 模块，原来的 InternVL-3.5 中使用的是 Pixel Unshuffle 来处理高分辨率图像，降低 token 为原来的 1/4，这里的 ViR 可以进一步降低到原来的 1/16

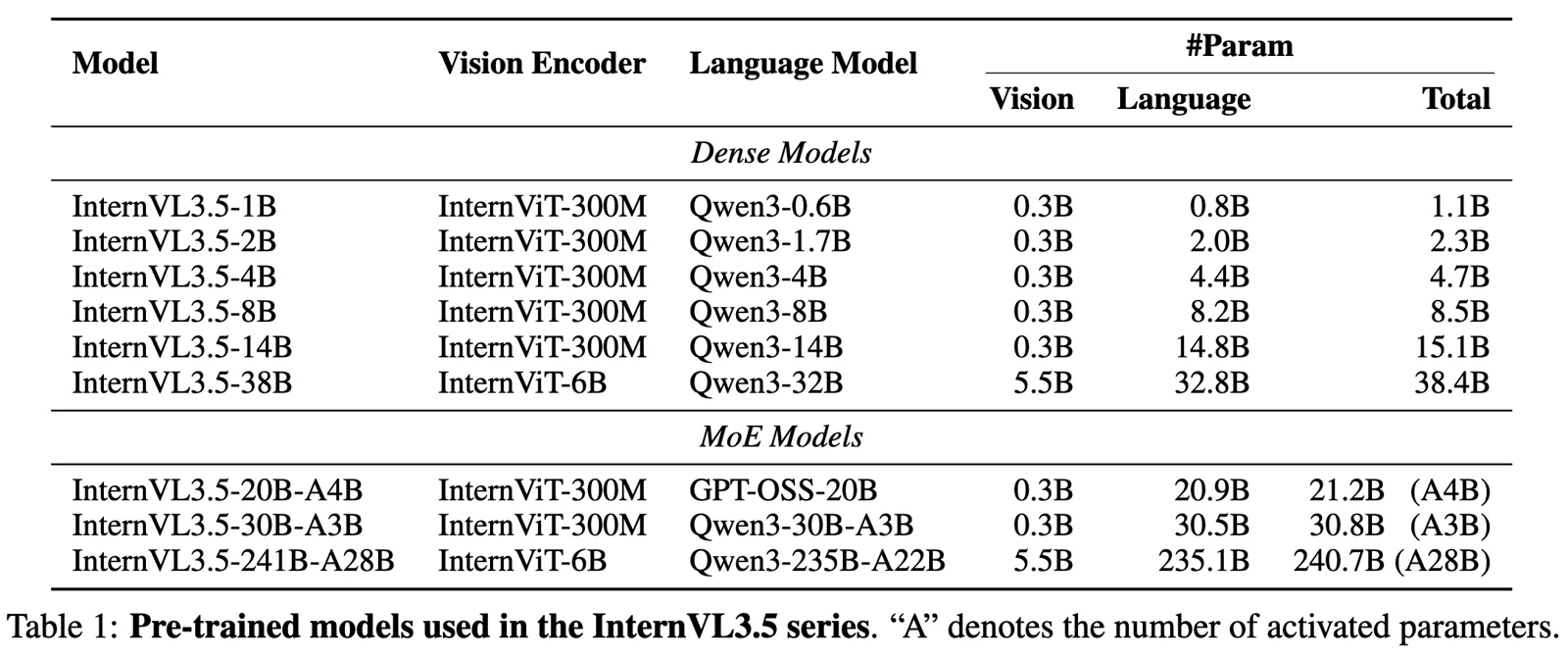

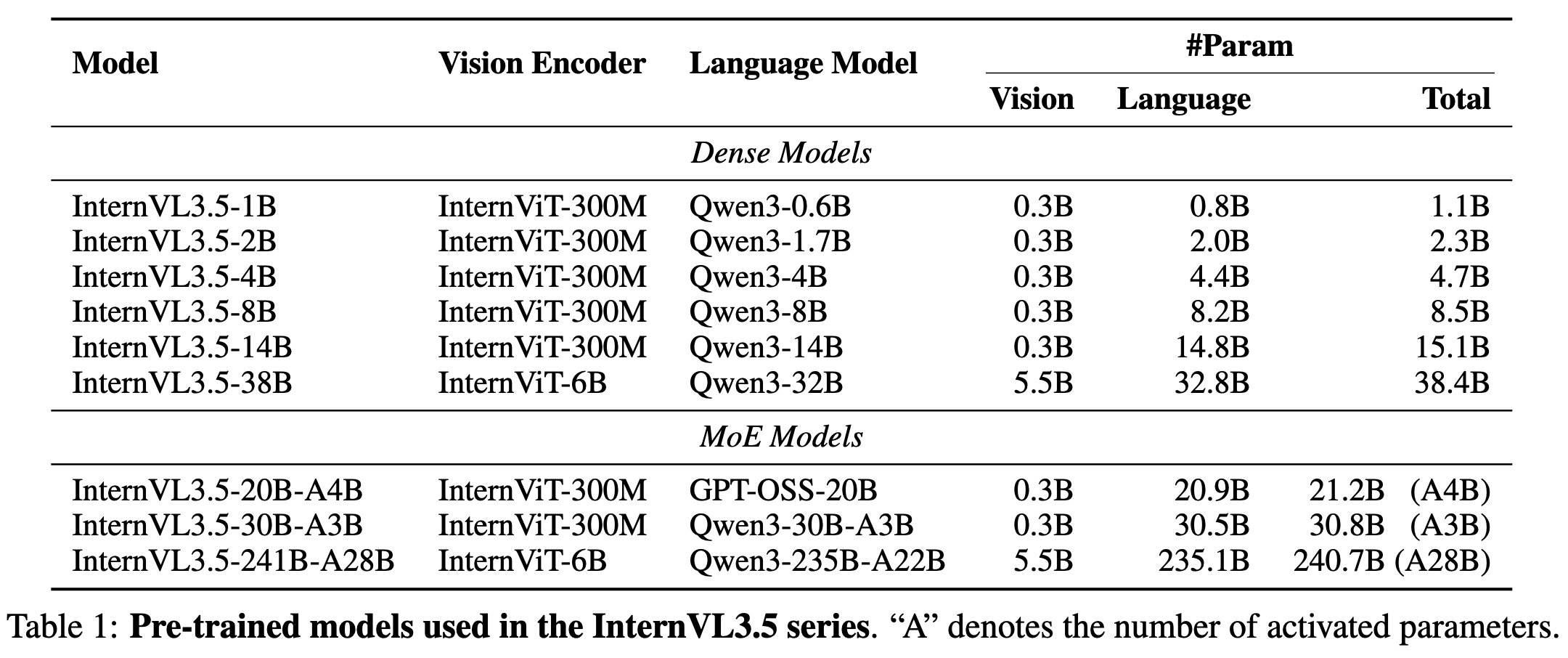

具体的每个细节如下
