ROC曲线

原创 人工智能 机器学习

1. 什么是 ROC 曲线

ROC 曲线（Receiver Operating Characteristic Curve）用于评估二分类模型区分正负样本的能力。
以“违规图片识别”为例，模型通常不会直接输出“违规/不违规”，而是输出一个分数，分数越高表示越可能违规。业务再设置一个分类阈值：分数高于阈值就判为“违规”，否则判为“正常”。
随着阈值不断变化，模型的召回能力和误报程度也会变化。ROC 曲线就是把这些不同阈值下的表现画在同一张图上，用来回答一个核心问题：

当我们不断调整分类阈值时，模型为了获得更高召回率，需要付出多少误报率？

下面是混淆矩阵，可以根据这个表来对应着下面看，这四个类别相加就是所有的数据

	预测为正类	预测为负类
实际为正类	TP（真正例）	FN（假负例）
实际为负类	FP（假正例）	TN（真负例）

• ROC 曲线的横轴是 FPR（假正率）：\(FPR=\frac{FP}{FP+TN}\)。表示在所有真实负样本中，有多少被错误地判成了正样本。
• ROC 曲线的纵轴是 TPR（真正率），即 Recall（召回率）：\(TPR=\frac{TP}{TP+FN}\)。表示在所有真实正样本中，有多少被模型成功识别出来。

因此，ROC 曲线越靠近左上角越好：越靠左表示误报越少，越靠上表示召回越高。

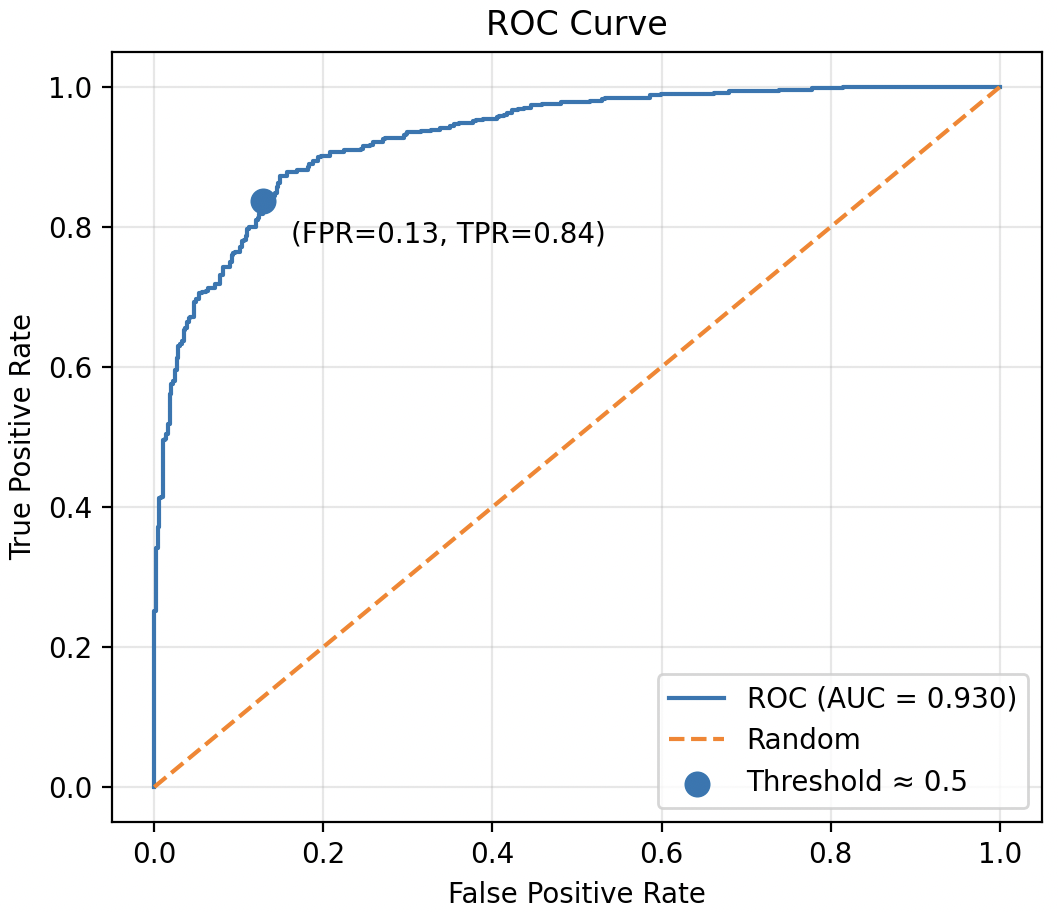

下面是一个roc曲线的例子

对应 Python 代码

import matplotlib.pyplot as plt
import numpy as np
from sklearn.metrics import auc, roc_curve

rng = np.random.default_rng(42)
y_true = rng.integers(0, 2, 1000)
y_score = np.clip(rng.normal(0.3 + 0.4 * y_true, 0.2), 0, 1)

fpr, tpr, thresholds = roc_curve(y_true, y_score)
roc_auc = auc(fpr, tpr)

target_threshold = 0.5
finite_mask = np.isfinite(thresholds)
valid_thresholds = thresholds[finite_mask]
valid_fpr = fpr[finite_mask]
valid_tpr = tpr[finite_mask]
point = np.argmin(np.abs(valid_thresholds - target_threshold))

plt.figure(figsize=(6, 5))
plt.plot(fpr, tpr, label=f"ROC (AUC = {roc_auc:.3f})")
plt.plot([0, 1], [0, 1], "--", label="Random")
plt.scatter(valid_fpr[point], valid_tpr[point], s=70, label=f"Threshold ≈ {target_threshold}")
plt.annotate(
    f"(FPR={valid_fpr[point]:.2f}, TPR={valid_tpr[point]:.2f})",
    (valid_fpr[point], valid_tpr[point]),
    xytext=(10, -15),
    textcoords="offset points"
)

plt.xlabel("False Positive Rate")
plt.ylabel("True Positive Rate")
plt.title("ROC Curve")
plt.legend()
plt.grid(alpha=0.3)
plt.savefig("roc_curve_basic.webp", dpi=160, bbox_inches="tight")
plt.show()

2. 一个完整例子：违规图片识别

下面通过一个完整的例子来加深理解

假设现在有 10 张图片，其中 5 张确实需要拦截，5 张可以正常放出。模型给每张图片打了一个分数，分数越高表示越可能违规。

图片	模型分数	真实标签
A	0.95	需要拦截
B	0.90	可以放出
C	0.85	需要拦截
D	0.80	需要拦截
E	0.70	可以放出
F	0.60	需要拦截
G	0.55	可以放出
H	0.40	可以放出
I	0.30	需要拦截
J	0.10	可以放出

如果把阈值设为 0.80，那么 A、B、C、D 会被判为“违规”，其余样本判为“正常”。
此时四种结果分别是：

• TP = 3：A、C、D，该拦也确实拦了
• FP = 1：B，本可放出却被误伤
• FN = 2：F、I，该拦却漏掉
• TN = 4：E、G、H、J，该放也确实放了

于是：\(TPR=\frac{TP}{TP+FN}=\frac{3}{5}=0.6\)。\(FPR=\frac{FP}{FP+TN}=\frac{1}{5}=0.2\)
这说明，在阈值为 0.80 时，模型召回了 60% 的违规图片，同时误伤了 20% 的正常图片。这个阈值在 ROC 平面上就对应一个点：(FPR,TPR)=(0.2,0.6)

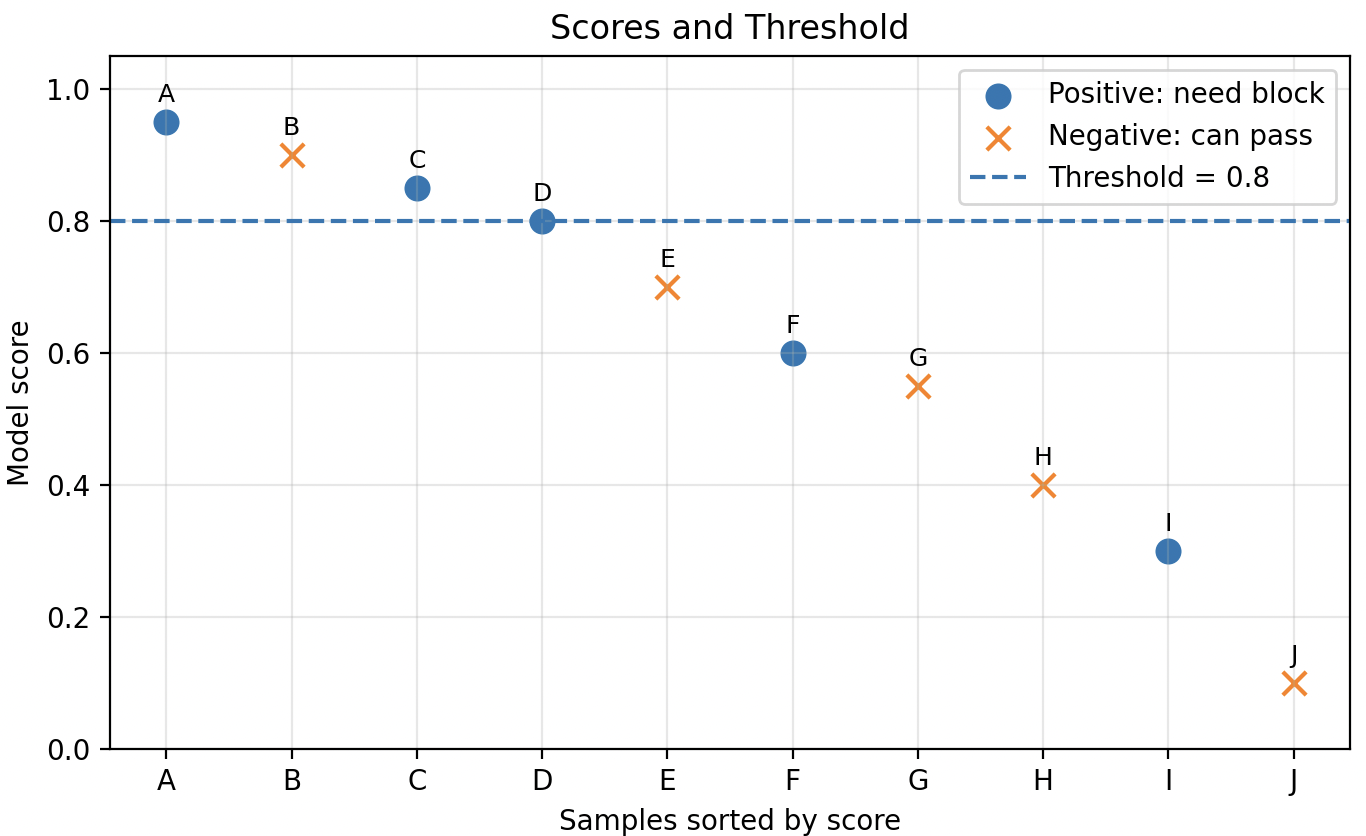

样本分数与阈值示意图

对应 Python 代码

import matplotlib.pyplot as plt
import numpy as np

samples = [
    ("A", 0.95, 1),
    ("B", 0.90, 0),
    ("C", 0.85, 1),
    ("D", 0.80, 1),
    ("E", 0.70, 0),
    ("F", 0.60, 1),
    ("G", 0.55, 0),
    ("H", 0.40, 0),
    ("I", 0.30, 1),
    ("J", 0.10, 0),
]

samples = sorted(samples, key=lambda x: x[1], reverse=True)
names = [x[0] for x in samples]
scores = np.array([x[1] for x in samples])
labels = np.array([x[2] for x in samples])  # 1=需要拦截, 0=可以放出
x = np.arange(len(samples))
threshold = 0.80

plt.figure(figsize=(8, 4.5))
plt.scatter(x[labels == 1], scores[labels == 1], s=70, label="Positive: need block")
plt.scatter(x[labels == 0], scores[labels == 0], s=70, marker="x", label="Negative: can pass")
plt.axhline(threshold, linestyle="--", label=f"Threshold = {threshold}")

for i, name in enumerate(names):
    plt.text(x[i], scores[i] + 0.03, name, ha="center", fontsize=9)

plt.xticks(x, names)
plt.ylim(0, 1.05)
plt.xlabel("Samples sorted by score")
plt.ylabel("Model score")
plt.title("Scores and Threshold")
plt.legend()
plt.grid(alpha=0.3)
plt.savefig("score_threshold_example.webp", dpi=160, bbox_inches="tight")
plt.show()

3. 从一个点到一条曲线

单个阈值只能得到一个点，而 ROC 曲线是把所有可能阈值下的 (FPR, TPR) 都算出来，再连成一条线。还是上面的例子，当阈值很高时，模型只会拦截少量高分样本，因此误报通常较少，但也容易漏掉真正违规的内容；当阈值逐渐降低时，更多样本会被判为违规，召回率会上升，但误报率也往往会上升。也就是说：

• 阈值越高，模型越“保守”，FPR 低，TPR 也可能低
• 阈值越低，模型越“激进”，TPR 会提高，FPR 也会提高

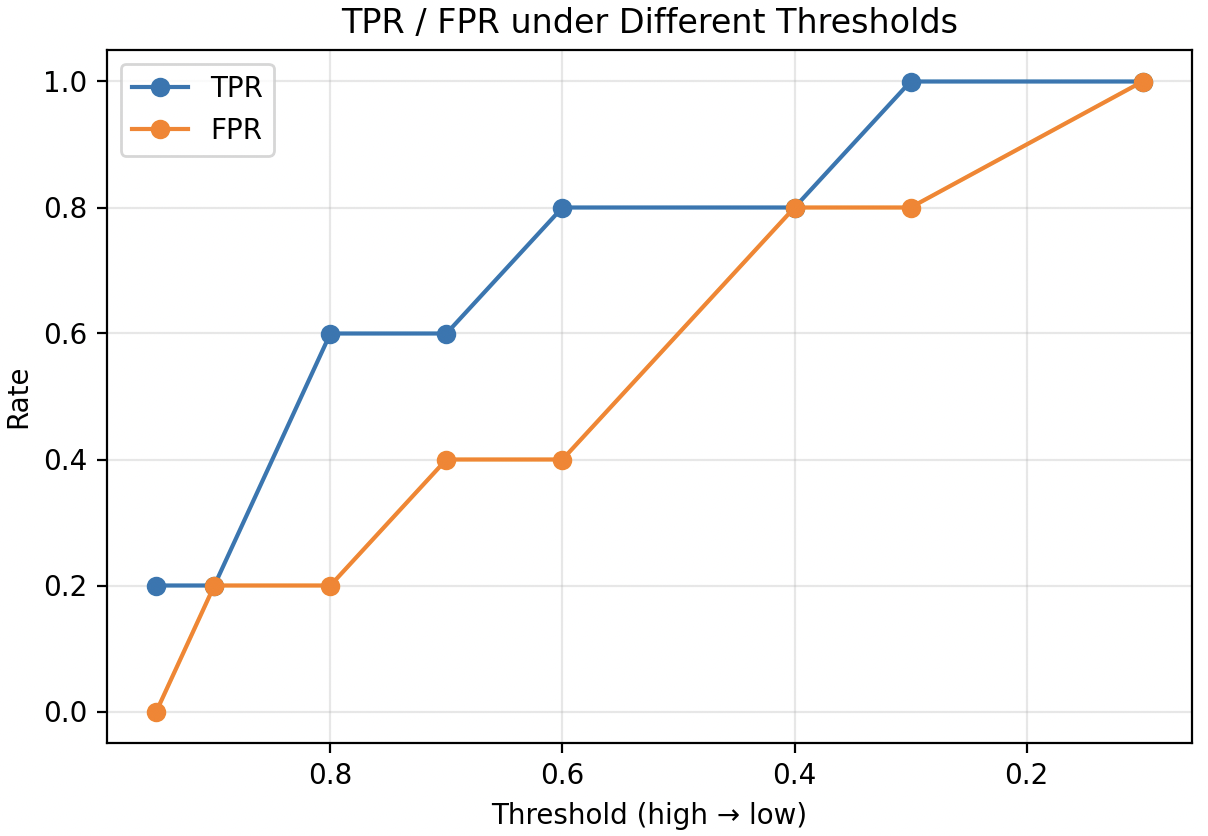

ROC 曲线本质上就是在展示这种权衡关系。下面可以看一下不同阈值下 TPR/FPR 的变化

对应 Python 代码

import matplotlib.pyplot as plt
import numpy as np
from sklearn.metrics import roc_curve

y_true = np.array([1, 0, 1, 1, 0, 1, 0, 0, 1, 0])
y_score = np.array([0.95, 0.90, 0.85, 0.80, 0.70, 0.60, 0.55, 0.40, 0.30, 0.10])

fpr, tpr, thresholds = roc_curve(y_true, y_score)

mask = np.isfinite(thresholds)
thresholds = thresholds[mask]
fpr = fpr[mask]
tpr = tpr[mask]

plt.figure(figsize=(7, 4.5))
plt.plot(thresholds, tpr, marker="o", label="TPR")
plt.plot(thresholds, fpr, marker="o", label="FPR")
plt.gca().invert_xaxis()

plt.xlabel("Threshold (high → low)")
plt.ylabel("Rate")
plt.title("TPR / FPR under Different Thresholds")
plt.legend()
plt.grid(alpha=0.3)
plt.savefig("threshold_vs_tpr_fpr.webp", dpi=160, bbox_inches="tight")
plt.show()

4. ROC 曲线和 ROC-log 曲线

普通 ROC 曲线的横轴 FPR 使用线性刻度，从 0 到 1 均匀展开。这种画法适合观察模型的整体区分能力，但在一些业务中，我们真正关心的往往只是非常靠近 0 的一小段。例如，审核系统每天需要处理 100 万张正常图片，即使 FPR 只有 0.1%，也可能误伤 1000 张图片。因此，模型在 FPR=0.001 附近的表现，可能比它在 FPR=0.1 附近的表现更重要。

但是在线性坐标中，0.0001、0.001、0.01 都挤在横轴最左边，几乎看不出区别。这时可以把 FPR 轴改成对数刻度，得到 ROC-log 曲线。对数坐标会把低 FPR 区域展开，让我们更容易比较模型在低误报要求下还能保留多少召回率。

可以简单理解为：加 log 之后，FPR 本身没有发生任何变化，变化的只是这些数值在图上的横向距离。例如：

FPR	百分比	\(\log_{10}(FPR)\)
\(10^{-4}\)	0.01%	-4
\(10^{-3}\)	0.1%	-3
\(10^{-2}\)	1%	-2
\(10^{-1}\)	10%	-1
\(10^0\)	100%	0

普通横轴按照“相差多少”安排位置，所以这些很小的 FPR 会全部挤在 0 附近；log 横轴则更关注“相差多少倍”。从 \(10^{-4}\) 到 \(10^{-3}\) 扩大了 10 倍，从 \(10^{-3}\) 到 \(10^{-2}\) 也扩大了 10 倍，因此这两个区间在 log 横轴上占据相同的宽度。

需要注意，ROC-log 并不是一种新的评价指标，也没有改变 FPR、TPR 和 AUC 的定义。它和普通 ROC 使用的是同一批点，只是横轴的展示方式不同：

• 普通 ROC 更适合看模型的整体表现
• ROC-log 更适合看低 FPR 区域，例如万分之一、千分之一和百分之一误报率下的召回率
• 因为 \(\log(0)\) 不存在，所以 ROC-log 图不能直接画 FPR=0 的点，代码中需要过滤掉这些点

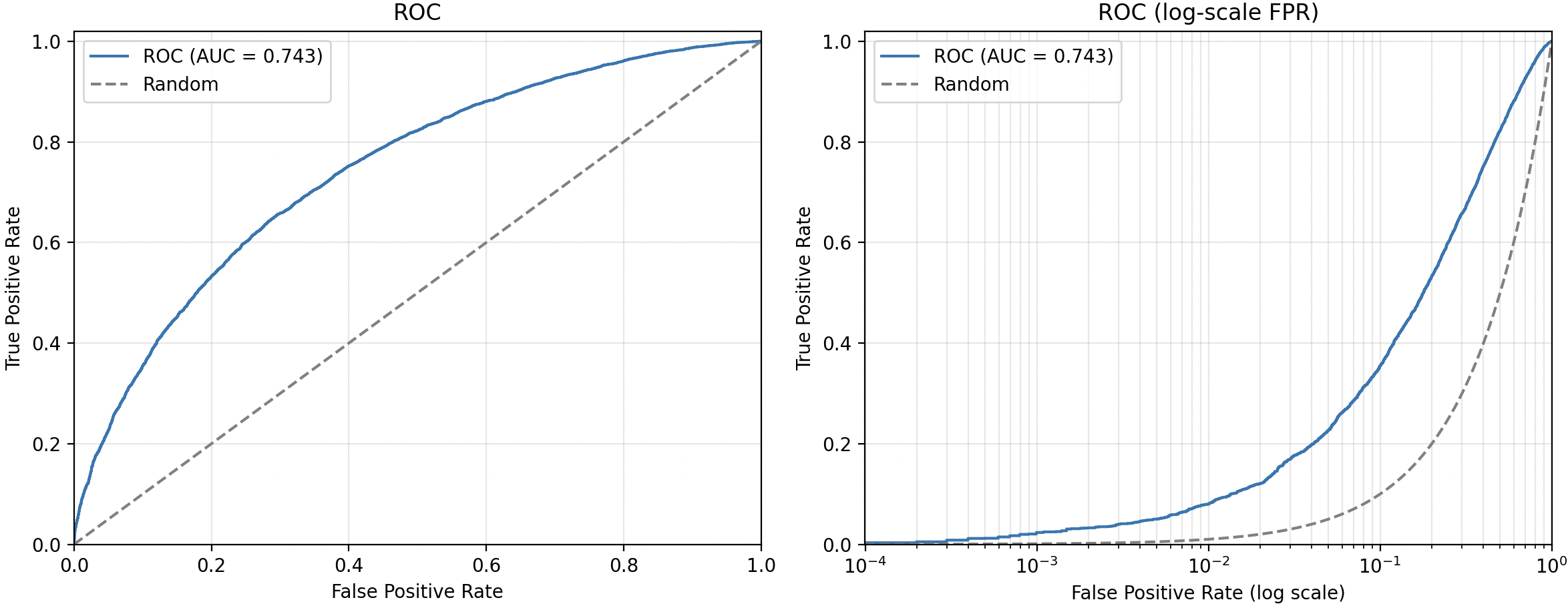

下面把两种画法放在一起对照。左图是普通 ROC，右图是 ROC-log。两张图中的数据和 AUC 完全相同，右图只是把靠近 0 的区域展开了。

对应 Python 代码

import matplotlib.pyplot as plt
import numpy as np
from sklearn.metrics import auc, roc_curve

# =========================
# 1. 构造一组可复现的二分类结果
# =========================
rng = np.random.default_rng(42)

n_samples = 20000

# 真实标签：0 / 1
y_true = rng.integers(0, 2, n_samples)

# 模型分数：
# 正样本整体分数更高，但两类仍有较多重叠
y_score = rng.normal(
    loc=0.9 * y_true,
    scale=1.0,
    size=n_samples,
)

# =========================
# 2. 计算 ROC
# =========================
fpr, tpr, thresholds = roc_curve(y_true, y_score)

# 标准 ROC-AUC
roc_auc = auc(fpr, tpr)

# 负样本数量
n_negative = np.sum(y_true == 0)

# 测试集能够分辨的最小非零 FPR
# 1 个 FP 对应 1 / N_negative
min_fpr = 1 / n_negative

print(f"Number of samples: {n_samples}")
print(f"Number of negatives: {n_negative}")
print(f"Minimum resolvable non-zero FPR: {min_fpr:.6f}")
print(f"ROC-AUC: {roc_auc:.4f}")

# =========================
# 3. 创建画布
# =========================
fig, axes = plt.subplots(
    1,
    2,
    figsize=(12, 4.8),
)

# =========================
# 4. 左图：普通 ROC
# =========================
axes[0].plot(
    fpr,
    tpr,
    label=f"ROC (AUC = {roc_auc:.3f})",
)

# 随机分类器：
# TPR = FPR
axes[0].plot(
    [0, 1],
    [0, 1],
    "--",
    color="gray",
    label="Random",
)

axes[0].set_xlim(0, 1)
axes[0].set_ylim(0, 1.02)

axes[0].set_xlabel("False Positive Rate")
axes[0].set_ylabel("True Positive Rate")

axes[0].set_title("ROC")

axes[0].legend()
axes[0].grid(alpha=0.3)

# =========================
# 5. 右图：Log-FPR ROC
# =========================

# log(0) 不存在，因此过滤掉 FPR = 0 的点
positive_fpr = fpr > 0

axes[1].plot(
    fpr[positive_fpr],
    tpr[positive_fpr],
    label=f"ROC (AUC = {roc_auc:.3f})",
)

# 随机分类器依然满足：
# TPR = FPR
#
# 但因为 x 轴采用 log scale，
# 不能只用两个端点连直线，
# 应该采样多个 FPR 点来画 y = x
random_fpr = np.logspace(
    np.log10(min_fpr),
    0,
    200,
)

axes[1].plot(
    random_fpr,
    random_fpr,
    "--",
    color="gray",
    label="Random",
)

# FPR 横轴改成对数坐标
axes[1].set_xscale("log")

axes[1].set_xlim(min_fpr, 1)
axes[1].set_ylim(0, 1.02)

axes[1].set_xlabel("False Positive Rate (log scale)")
axes[1].set_ylabel("True Positive Rate")

axes[1].set_title("ROC (log-scale FPR)")

axes[1].legend()

# which="both"：
# 同时显示 major 和 minor log 网格线
axes[1].grid(
    alpha=0.3,
    which="both",
)

# =========================
# 6. 保存并展示
# =========================
plt.tight_layout()

plt.savefig(
    "roc_vs_log_fpr_roc.webp",
    dpi=160,
    bbox_inches="tight",
)

plt.show()

5. 什么是 AUC

AUC（Area Under the Curve）是 ROC 曲线下方的面积，用一个数来概括模型整体的排序能力。它的直观含义是：

随机抽取一个正样本和一个负样本，模型给正样本的分数高于负样本的概率。

这里的“随机抽取一个正样本和一个负样本”，可以理解成让它们进行一次分数比赛。这个不太好理解，依然的，我们举一个具体的例子，依然以违规图片为例。假设有 3 张违规图片和 3 张正常图片：

样本	真实情况	模型分数
A	违规	0.90
B	违规	0.85
C	违规	0.50
D	正常	0.80
E	正常	0.40
F	正常	0.20

任意拿一张违规图片和一张正常图片比较，一共有：\(3\times3=9\)种组合。

• 违规图片 A，分数 0.90：分别与 D、E、F 比较，0.90 > 0.80、0.40、0.20，3 次全部排对。
• 违规图片 B，分数 0.85：分别与 D、E、F 比较，0.85 > 0.80、0.40、0.20，3 次全部排对。
• 违规图片 C，分数 0.50：与 D 比较时排错，0.50 < 0.80；与 E、F 比较时排对，0.50 > 0.40、0.20，共排对 2 次。

最终 9 次比较中，模型排对了 8 次：\(AUC=\frac{8}{9}\approx0.89\)。这意味着，随机拿一张真实违规图片和一张真实正常图片，模型大约有 89% 的概率给违规图片更高的风险分数。因此，当 AUC = 0.90 时，可以通俗地理解为：随机进行 100 次“正样本和负样本的分数比赛”，模型大约有 90 次能把正样本排在负样本前面。

注意：AUC = 0.90 并不代表 90% 的样本都预测正确，也不代表 90% 的违规图片都能被拦截。即

AUC 表达模型有没有能力让正样本整体排在负样本前面的能力

6. ROC 曲线的局限

ROC 曲线很适合看模型整体的区分能力，但在正负样本极不均衡时，它可能显得过于乐观。例如，在热点发现里，100 万个候选词中可能只有 100 个真正会成为热点。哪怕 FPR 只有 1%，也仍然可能产生将近 1 万个误报，业务上完全无法处理。

7. 工程上最容易出错的问题

1. 绘制 roc 曲线的问题

在绘制 roc 曲线时，标签用 0 还是 1 代表不拦截/拦截并不影响 ROC，一般来讲在分类中，分数大于阈值代表正类，即拦截，小于阈值为负类，即不拦截。

这时候如果分类模型的输出是正好相反，即分数大于阈值代表负类，小于阈值为正类。这时候只需要将TP，TN，FP，FN这些稍微修改一下即可。不耽误正常曲线的绘制

2. 实际业务口径误伤/误杀

FPR 和团队里口头说的“误伤率/误杀率”不一定是同一个口径。ROC 横轴使用的是：\(FPR=\frac{FP}{FP+TN}\)。它的分母是所有真实负样本。而有些业务里说的“误杀率”其实是：\(\frac{FP}{TP+FP}=1-Precision\)。它的分母是所有被模型判为正样本的样本。两者分母不同，不能混用。这个和团队统一口径即可。
